Pour commencer la réparation de votre iPhone 7

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie de l’iPhone 7 : Éteindre votre appareil

  • Pour protéger votre appareil pendant le processus de réparation, vous devez l’éteindre complètement. Appuyez sur le bouton Standby jusqu’à ce que le curseur « Eteindre » apparaisse.
  • Swipez de gauche à droite pour éteindre votre iPhone. Ce processus prend environ dix secondes.

Étape Suivante pour réparer la batterie de l’iPhone 7 : Retrait des vis de fixation du boîtier

    2 × 3,3 mm Pentalobe
  • Utilisez un tournevis Pentalobe (PL1) pour retirer les deux vis Pentalobe situées à gauche et à droite du connecteur Lightning. Rangez les deux vis ensemble dans un champ sur le pad magnétique.

Étape Suivante pour réparer la batterie de l’iPhone 7 : Lever l’écran

  • Placez votre iPhone 7 sur une surface propre et douce. Cela protégera l’arrière de votre iPhone contre les rayures.
  • Préparez une ventouse, un plectre en plastique dur et un appareil à air chaud (un sèche-cheveux normal fonctionnera également). Vous pourrez ainsi décoller l’écran. Si la vitre est très endommagée, vous devez également utiliser du ruban adhésif pour colis – scotchez tout l’écran avant de continuer.
  • L’écran est collé au cadre. Pour décoller la colle, utilisez un sèche-cheveux et chauffez le bord extérieur à environ 60°C (140°F).

  • Vous devrez peut-être répéter cette étape plusieurs fois. Sur le côté où se trouve le bouton de veille se trouvent les câbles Flex de l’écran. En outre, l’unité d’affichage est accrochée au bord de l’écouteur. Une fois que l’iPhone est ouvert, la garantie de protection contre la poussière et les éclaboussures d’eau de la classification IP67 n’est plus valable.
    • Si le bord de l’écran est bien chauffé, vous pouvez placer la ventouse au-dessus du bouton Home. Si cela n’est pas possible, placez-la à côté. Soulevez maintenant l’écran frontal à l’aide du porte-clés de la ventouse. En même temps, insérez le plectre en plastique dur entre l’écran et le boîtier en aluminium et appuyez sur le boîtier.
      L’écran est complètement collé. Par conséquent, le plectre doit être entièrement guidé autour de l’iPhone. Veillez à ne pas insérer le plectre en plastique dur trop loin dans l’appareil, sur le côté du bouton de veille, pour éviter d’endommager les câbles flexibles de l’écran.
    • Mettez l’écran en position haute à l’aide du plectre. Cela permettra de libérer les pattes du cadre en aluminium. Vous pouvez ensuite ouvrir l’écran sur le côté.

  • Ne jamais plier l’écran à plus de 180° pour éviter de trop étirer les câbles flexibles sensibles. Ne le posez donc pas à plat, mais appuyez-le en diagonale contre un objet stable. Vous pouvez également utiliser l’outil iHold Evo pour maintenir l’écran en toute sécurité.

  • Étape Suivante pour réparer la batterie de l’iPhone 7 : Débrancher le contact de la batterie

      1 × 2,4 mm Type Y 3 × 1,0 mm Type Y Connecteur de batterie

  • Au début de la réparation, desserrez le contact de la batterie. Cela permettra d’éviter un éventuel court-circuit et de s’assurer que vous n’allumez pas accidentellement votre iPhone 7 pendant que vous travaillez.
  • À l’aide d’un tournevis en Y (Y000), retirez les quatre vis en Y, puis soulevez le couvercle. Placez toutes les pièces dans un champ commun de la natte magnétique.
  • Maintenant, vous pouvez retirer le contact de la batterie avec précaution. Utilisez un spudger en plastique et passez sous la prise très doucement. Si vous n’avez pas d’outil approprié sous la main, vous pouvez également l’essayer avec votre ongle.

    Étape Suivante pour réparer la batterie de l’iPhone 7 : Déconnexion des contacts de l’écran

      Affichage Bouton Accueil
    • Déconnectez maintenant les contacts de l’écran et du bouton d’accueil – également en utilisant le spudger en plastique.

    Étape Suivante pour réparer la batterie de l’iPhone 7 : Déconnexion du contact FaceTime

      2 × 1,2 mm Phillips Connecteur Facetime
      • Enlever les deux vis Phillips avec un tournevis Phillips (PH00). Ensuite, soulevez le couvercle et placez le tout sur un champ du pad magnétique.
      • Maintenant, vous devez retirer soigneusement le contact de la caméra Facetime du tableau.
      • Enfin, vous pouvez soulever complètement l’écran.

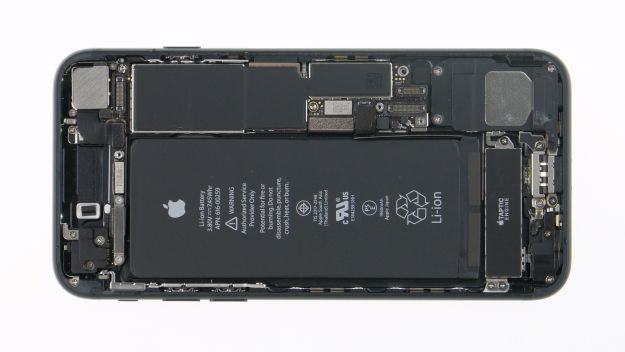

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Suppression du moteur Taptic

          2 × 1,9 mm Phillips Moteur Taptic 3 × 1,5 mm Phillips

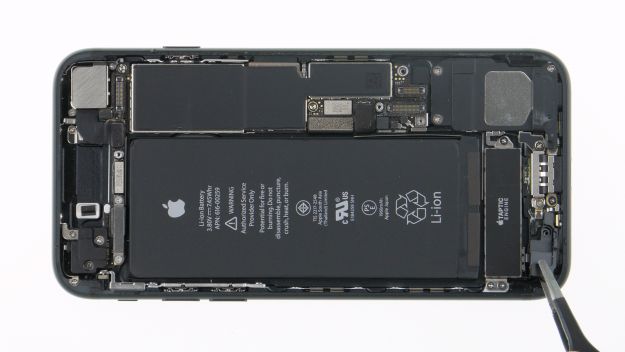

        • Dévissez les deux vis Phillips du couvercle en plastique à l’aide d’un tournevis Phillips (PH00) et retirez-les.

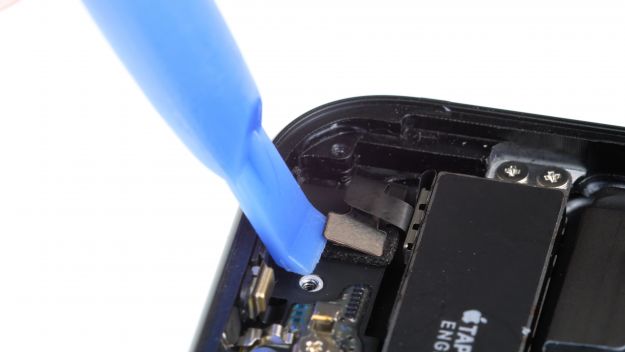

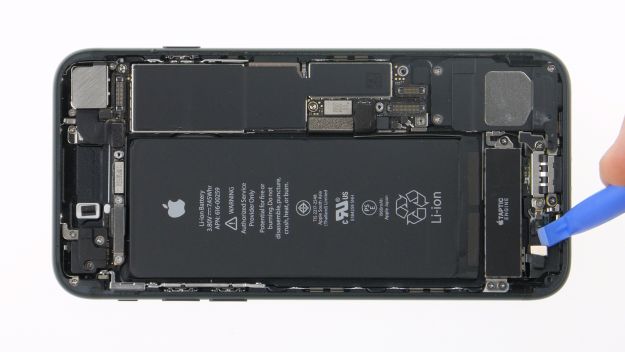

        • Utilisez un spudger pour déconnecter le contact du moteur Taptic.

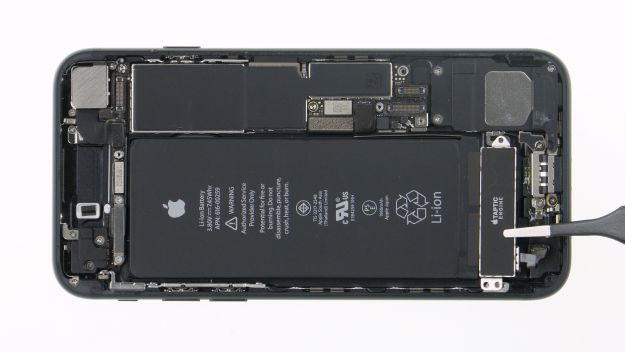

        • Utilisez un tournevis Phillips (PH00) pour retirer les trois vis Phillips qui maintiennent le moteur Taptic en place.
        • Enlevez maintenant le moteur Taptic.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Retrait de la batterie

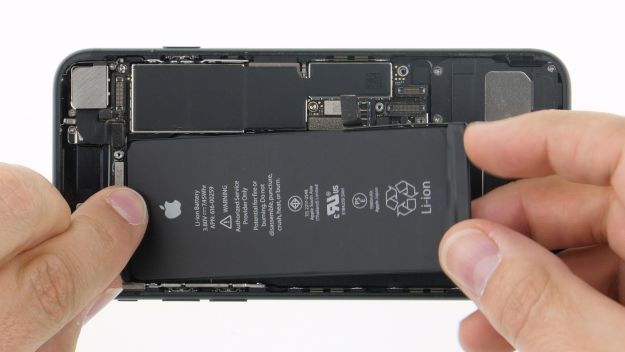

        • La batterie est fixée à l’enceinte par deux bandes adhésives. Utilisez une paire de une pincette ou une spatule de laboratoire pour les détacher.
        • Maintenant, tirez sur l’adhésif se déshabille très lentement sur un côté. Tenir l’adhésif les bandes les plus plates possibles au niveau de l’iPhone.
        • Tenez la batterie et l’iPhone en retirant la dernière bande adhésive pour que la batterie ne puisse pas tomber de l’appareil.

        • Maintenant, il suffit de supprimer le battery.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Préparer la batterie

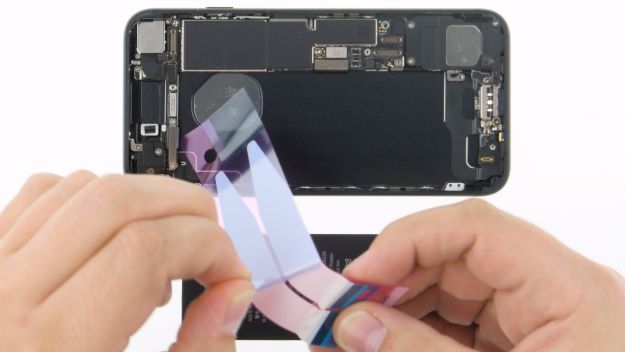

        • Enlever le grand bleu de film protecteur et centrer la bande adhésive au dos du nouveau battery.
        • Retourner la batterie et retirez les petits morceaux bleus de film protecteur des onglets.
        • Replier les onglets de manière à ils s’en tiennent à la nouvelle batterie.
        • Enlever le rose film de protection des bandes adhésives.

      • Lors de la fixation de la bande adhésive, assurez-vous que vous pouvez encore rabattre les languettes à la fin.

      • Les bons outils pour votre réparation

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Mise en place de la pile

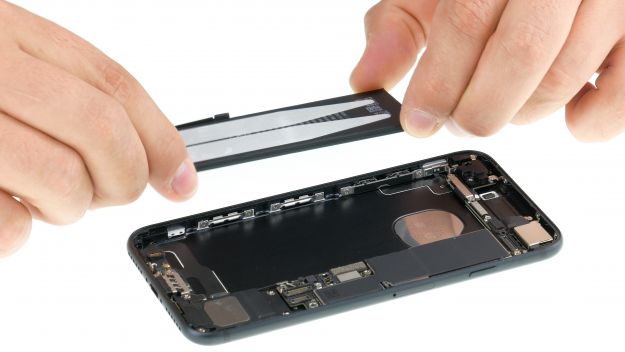

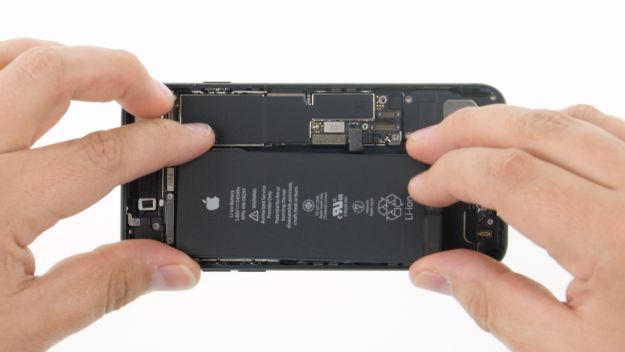

        • Put la batterie dans l’enceinte. Utilisez le contact de la batterie pour vous aider à la positionner correctement.
        • Assurez-vous qu’il y a un peu d’espace entre la batterie et le cadre de tous les côtés.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Installation du moteur Taptic

          3 × 1,5 mm Phillips Connecteur de moteur Taptic 2 × 1,9 mm Phillips

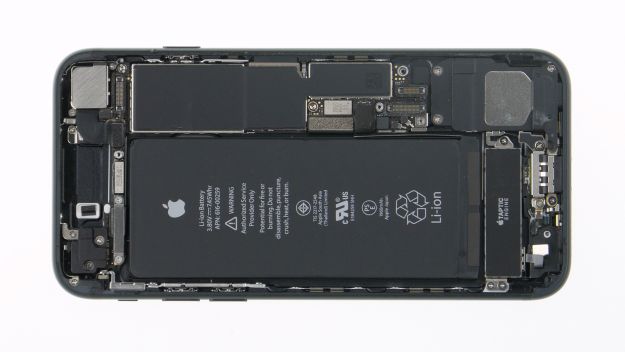

        • Remettre le moteur Taptic entre la batterie et le connecteur Lightning.

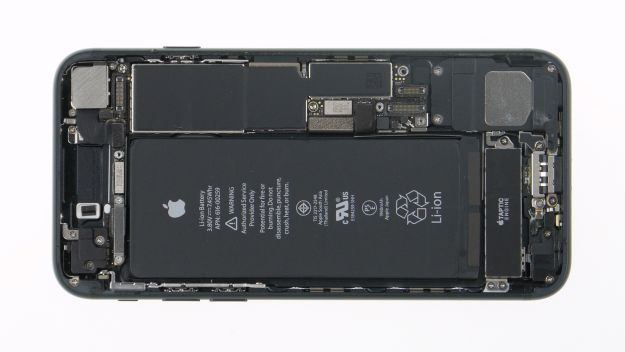

        • Fixez à nouveau le moteur Taptic avec les trois vis Phillips.

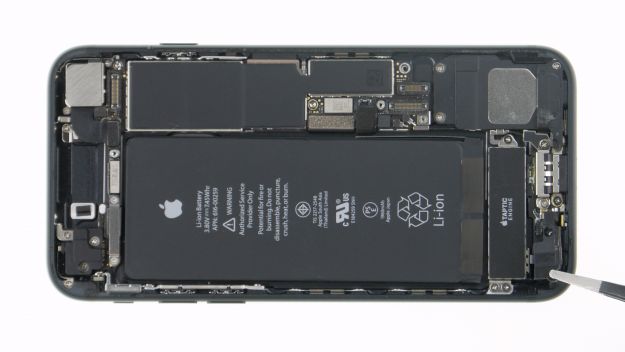

        • Relier à nouveau le contact du moteur Taptic au connecteur Lightning.
        • Retourner le couvercle en plastique de l’iPhone et le fixer avec les deux vis Phillips.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Fixer un cadre autocollant

      • Nous allons montrer cette étape en utilisant l’iPhone 8 comme exemple ; le processus est le même pour l’iPhone 7.
        • Retirez tous les restes de colle du cadre métallique et de l’écran. Cela permettra de s’assurer que le nouveau cadre adhésif s’adapte correctement.
        • Enlevez le premier film de protection du cadre adhésif.
        • Fixez maintenant le cadre adhésif – d’abord sur un côté, puis appliquez-le progressivement sur l’ensemble du dispositif. Lorsque vous êtes convaincu que le cadre est en place, vous devez appuyer sur le cadre avec vos doigts.

      • Les coins du cadre adhésif ont une forme différente et vous donnent ainsi une orientation pour le bon positionnement.
      • Même si vous appliquez un nouveau cadre adhésif sur votre iPhone 7, il ne sera pas étanche à 100 % après réparation.
      • Étape Suivante pour réparer la batterie de l’iPhone 7 : Connecter le contact FaceTime

          Facetime-Kontakt 2 × 1,2 mm Phillips
        • Pour rattacher le câble Facetime au Logicboard, placez l’écran à la verticale sur le cadre. Connectez le contact.
        • Mettre l’affichage sur le côté du cadre.
        • Remettez maintenant le couvercle du contact Facetime dans l’iPhone 7 et fixez-le avec les deux vis Phillips.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Connexion de l’écran

          Affichage Accueil
        • Reconnectez les contacts du bouton Accueil et l’affichage à la carte mère.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Branchement du contact de la batterie

          1 × 2,4 mm Type Y 3 × 1,0 mm Type Y
        • Reconnecter la batterie en fixant le contact de la batterie.
        • Put le couvercle de l’iPhone 7 et le fixer avec les quatre vis de type Y.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Joindre l’affichage

        • Mettre l’affichage sur le côté du cadre et le faire descendre sur l’iPhone.
        • Poussez l’écran vers le bouton « Sleep/Wake » afin que les onglets se mettent en place.
        • puis pressez l’ensemble de la afficher dans le cadre.

      • Nous ne pouvons pas garantir qu’il sera toujours étanche. Il faudrait recoller l’écran pour s’en assurer.
      • Étape Suivante pour réparer la batterie de l’iPhone 7 : Fixation des vis du boîtier

          2 × 3,3 mm Pentalobe
        • Vissez maintenant les deux dernières vis Pentalobe à gauche et à droite du connecteur Lightning.

        Étape Suivante pour réparer la batterie de l’iPhone 7 : Fixer l’heure

      • Si votre iPhone est déconnecté de la batterie, il remet automatiquement l’heure à « 1h00 du matin le 01.01.1970 ». Cela peut causer des problèmes de connexion aux réseaux cellulaires.
      • Pour résoudre ce problème, vous devez vous connecter à un réseau WLAN après la réparation. Avec une connexion Internet existante, le temps reviendra de lui-même. Si cela ne fonctionne pas, retirez la carte SIM et réinsérez-la. Sinon, il peut être utile d’activer et de désactiver à nouveau le mode de vol.
