Pour commencer la réparation de votre iPhone 6s Plus

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie de l’iPhone 6s Plus : Éteindre votre appareil





  • Eteignez complètement votre iPhone pour éviter de l’endommager pendant la réparation. Appuyez sur le bouton de veille pendant environ trois secondes jusqu’à ce que le Le curseur apparaît.
  • Effacez-le de gauche à droite. Votre iPhone va maintenant s’éteindre complètement, ce qui peut prendre une dizaine de secondes.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Retrait des vis du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 6s Plus.
  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Mettez les vis dans le même récipient.
    2 x 3,3 mm vis pentalobe

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Lever l’écran





  • Posez votre iPhone 6s Plus sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever l’écran, il faut une ventouse, un pic en plastique dur et un pistolet thermique. Si l’écran est gravement fissuré, couvrez-le entièrement avec du ruban d’emballage avant de continuer.
  • Portée>Risque de blessure par bris de verre.
  • L’écran est légèrement collé sur le cadre. Utilisez un pistolet thermique pour chauffer les bords de l’écran à environ 60 °C (140 °F).
  • Placez la ventouse sur le bouton Accueil si possible (sinon, mettez-la à côté du bouton). Tout en soulevant l’écran avec la ventouse, utilisez le pic en plastique dur pour appuyer sur le cadre en aluminium. En même temps, insérez le pic en plastique dur entre le cadre en aluminium et l’écran. Cela prend généralement plusieurs tentatives.
  • Une fois qu’un petit espace s’est ouvert entre ces deux parties, vous pouvez l’ouvrir davantage en tournant légèrement le pic.
  • Dès que vous pouvez soulever l’écran de quelques millimètres, vous devez vous frayer un chemin à l’extérieur jusqu’à ce qu’il soit desserré des deux côtés.
  • Si nécessaire, chauffer les bords extérieurs de l’écran plusieurs fois.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Débrancher le contact de la batterie





  • Premièrement, retirez les deux vis Phillips et enlevez le couvercle en argent.
    1 x 2,0 mm vis Phillips
    1 x 2,9 mm vis Phillips
  • Maintenant, utilisez le spudger pour déconnecter avec précaution le connecteur inférieur du contact de la batterie, de l’antenne et du connecteur de l’éclair.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Débranchement des connecteurs

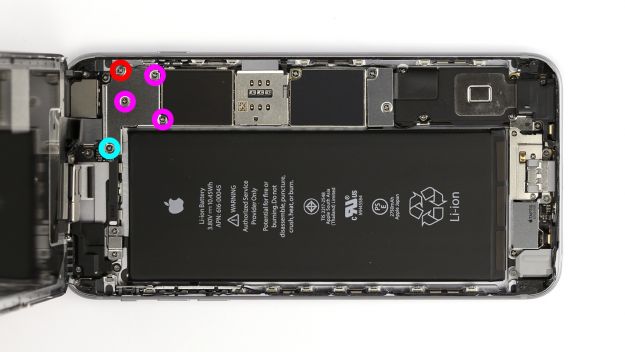

  • Enlevez d’abord les cinq vis Phillips de la couverture en argent. Mettez les vis dans le même récipient. Ensuite, soulevez le couvercle pour le retirer.
    1 x 2,6 mm vis Phillips
    3 x 1,2 mm vis Phillips
    1 x 1,6 mm vis Phillips
  • Déconnectez les trois connecteurs suivants qui se chevauchent dans l’ordre indiqué ci-dessous. Faites très attention. Placez le bout pointu du spudger très légèrement sous chaque contact et soulevez-le.
    Câble d’identification des contacts
    Caméra frontale / capteur / écouteur / microphone d’ambiance
    Afficheur

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Retrait de la plaque de recouvrement

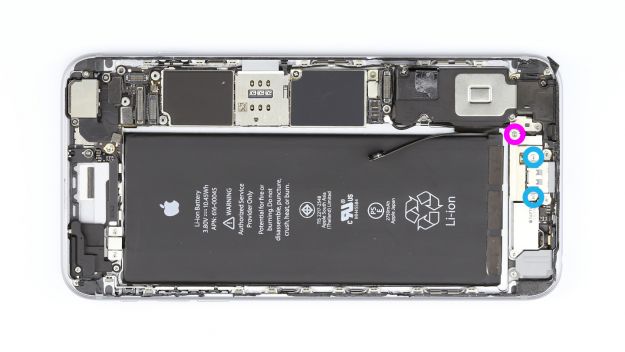

  • Le contact du Taptic Engine est sous une plaque. Retirez les trois vis de la plaque.
    1 x 2,6 mm vis Phillips
    2 x 3,3 mm vis Phillips
  • Enlever la plaque et la mettre avec les vis.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Suppression du moteur Taptic

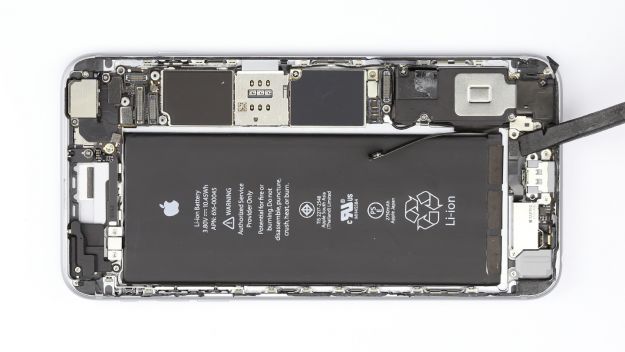

  • Déconnectez le contact.
  • Dévissez les deux vis qui maintiennent le moteur Taptic en place.
    1 x 2,1 mm vis Phillips
    1 x 3,0 mm vis Phillips
  • Remove the Taptic Engine.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Suppression de l’orateur

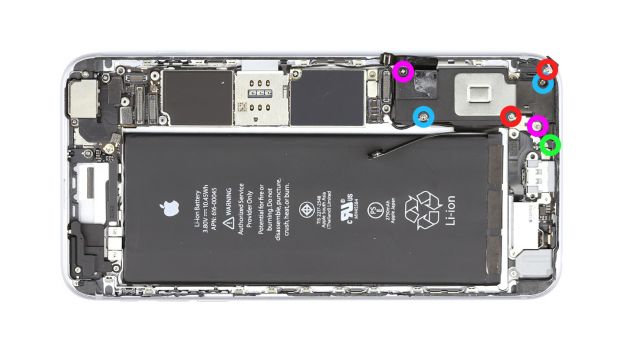

  • Enlevez les sept vis Phillips suivantes qui maintiennent le haut-parleur en place. Placez les vis dans des récipients différents afin de pouvoir les identifier facilement par la suite.
    Vis Phillips 2 x 2,2 mm à grande tête
    2 x 2,6 mm vis Phillips
    2 x 1,5 mm vis Phillips
    1 vis Phillips de 2,4 mm (coudée)

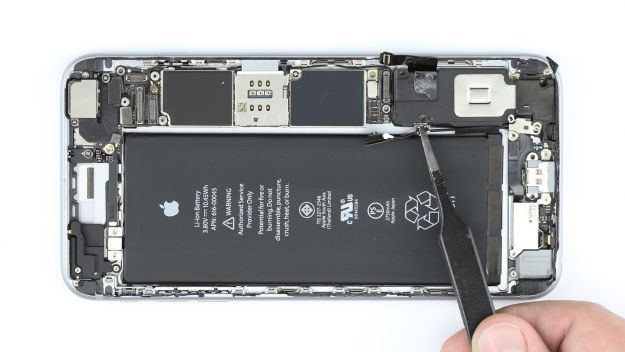

  • Tirer avec précaution le câble de l’antenne sur le côté et mettre le guide-câble avec les vis Phillips de 2,6 mm.
  • À l’aide de la spatule de laboratoire en acier, détachez soigneusement l’antenne du haut-parleur.

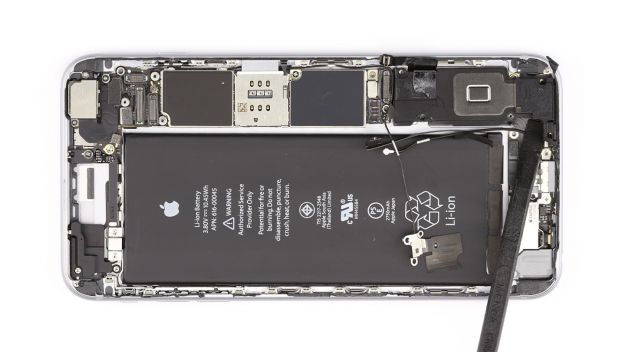

  • Utilisez l’extrémité plate du spudger comme levier pour détacher le haut-parleur.
  • Supprimer le haut-parleur.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Retrait des vis du connecteur Lightning





  • Enlevez les quatre vis cruciformes suivantes. Placez les vis dans des récipients différents afin de pouvoir les identifier facilement par la suite.
    1 x 3,0 mm vis Phillips
    1 x 1,1 mm vis cruciforme (coudée)
    1 x 1,8 mm vis Phillips
    1 x 1,3 mm vis Phillips
  • Utilisez le bout pointu du spudger pour détacher la prise des écouteurs et les deux micros dorés.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Suppression du connecteur Lightning





  • En utilisant la spatule de laboratoire en acier, débranchez soigneusement le connecteur Lightning.
  • Insérer la spatule en acier sous les différentes parties du câble plat flexible.
  • Enlevez délicatement le câble plat à l’aide de vos doigts ou de la pincette.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Retrait de la batterie

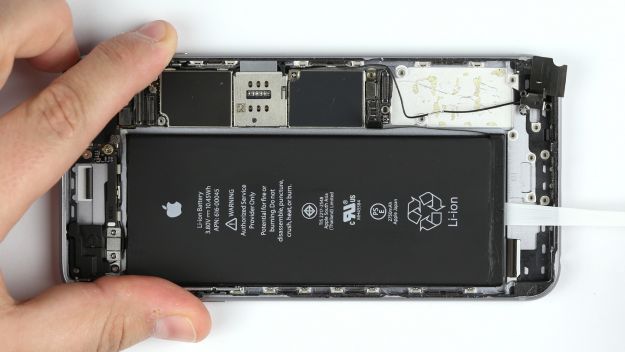

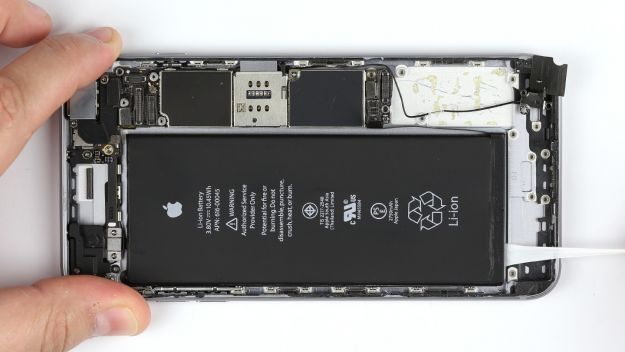

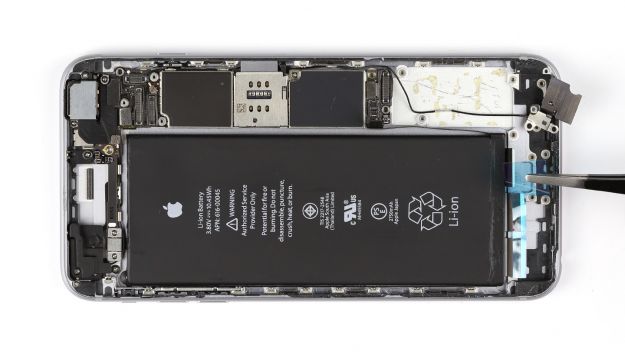

  • La batterie est fixée au boîtier par trois bandes adhésives. Utilisez la pincette pour détacher les trois extrémités noires des bandes adhésives de la batterie.
  • Enlevez les bandes adhésives très lentement et avec précaution. Si vous les retirez trop rapidement, les bandes adhésives pourraient se déchirer.
  • Enlever la batterie.

Les bons outils pour votre réparation

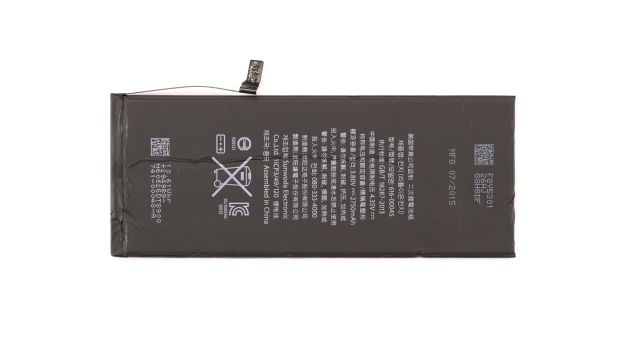

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Préparer la nouvelle batterie





  • Enlevez le grand morceau bleu de film support des bandes adhésives.

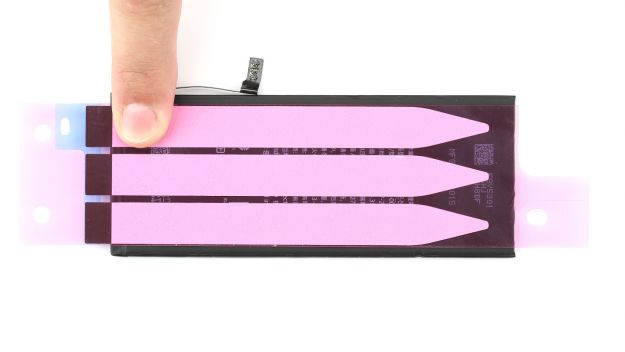

  • Attachez les bandes adhésives à l’arrière de la batterie et appuyez dessus fermement.

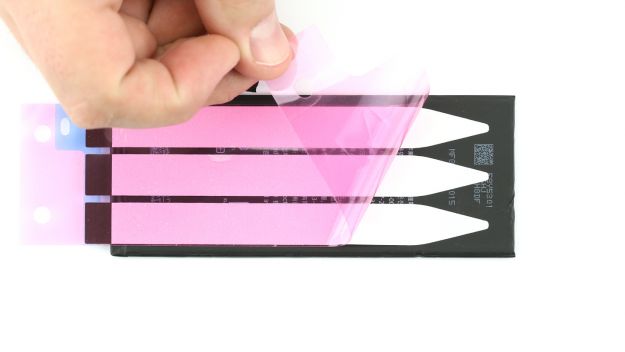

  • Enlever le film de protection rouge.

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Installation de la batterie

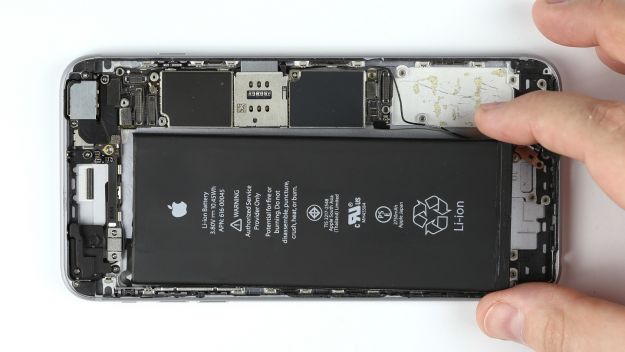

  • Positionnez la batterie de votre iPhone. N’oubliez pas que la batterie se collera dès que les bandes adhésives toucheront la couverture arrière.
  • Enlever le film protecteur bleu des extrémités des bandes adhésives.
  • Replier les extrémités des bandes adhésives et les coller sur la batterie.

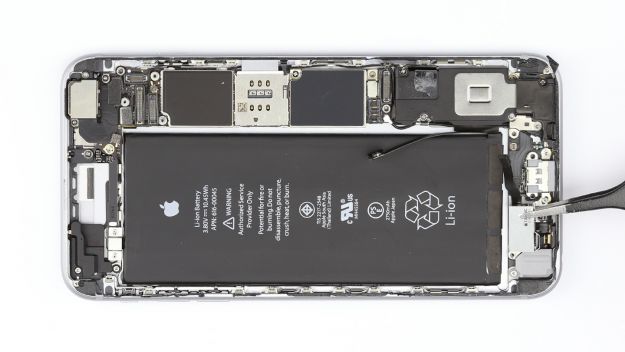

Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Installation du connecteur Lightning





    1 × Connexion de l’antenne

  • Mettez le connecteur Lightning dans sa position d’origine.
  • Appuyez fermement sur le câble plat flexible pour qu’il colle mieux.
  • S’assurer que les deux microphones dorés, le connecteur Lightning et la prise casque sont correctement installés dans le cadre.

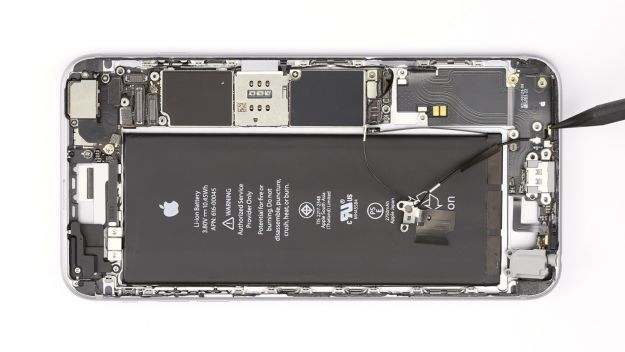

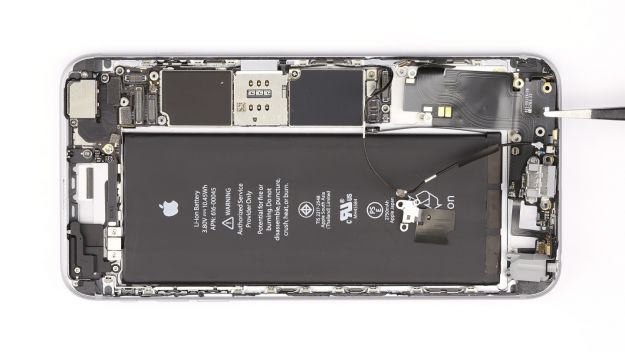

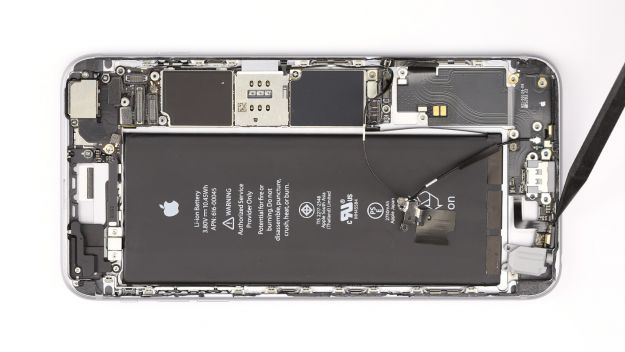

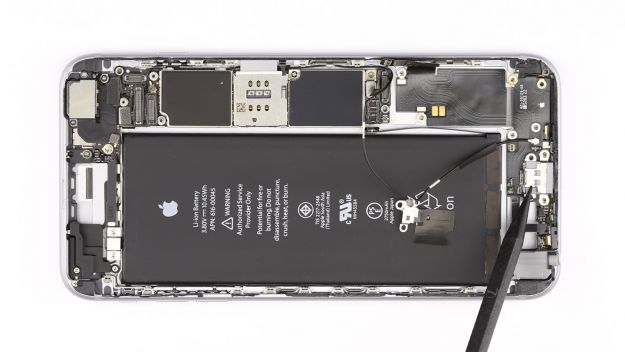

  • Il faut réutiliser l’ancien câble d’antenne et le connecter au câble flexible du paratonnerre (voir image). Enfoncez-le avec précaution dans sa prise.

  • Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Fixation des vis du connecteur Lightning

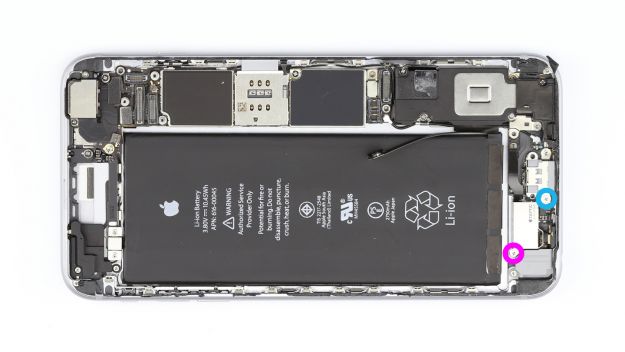

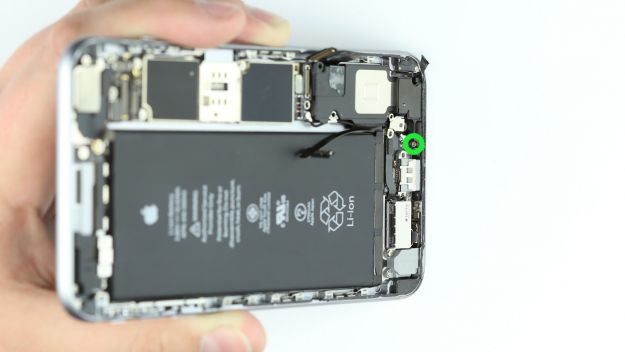

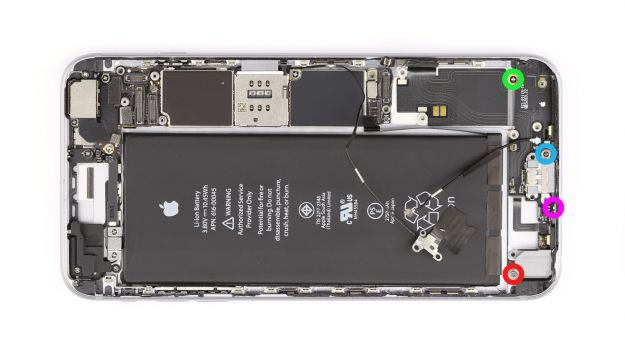

    • Fixez le connecteur Lightning avec les quatre vis Phillips suivantes.
      1 x 3,0 mm vis Phillips
      1 x 1,1 mm vis cruciforme (coudée)
      1 x 1,8 mm vis Phillips
      1 x 1,3 mm vis Phillips

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Installation du haut-parleur

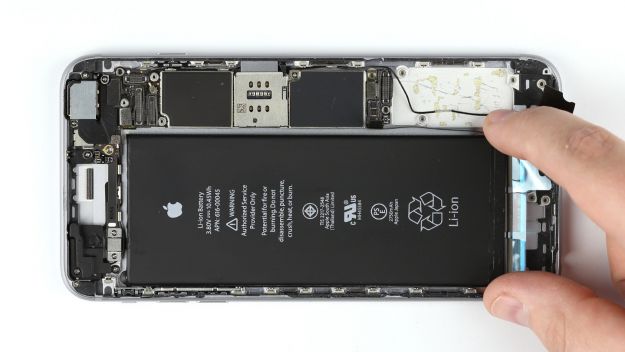

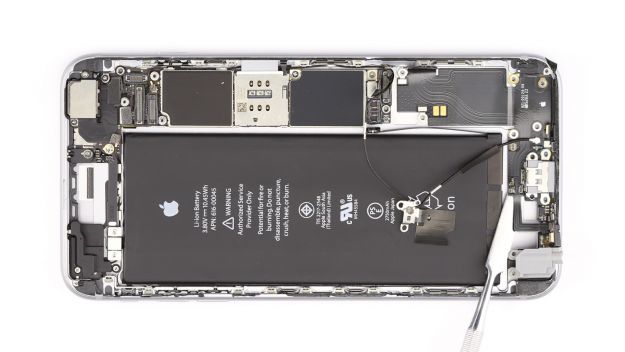

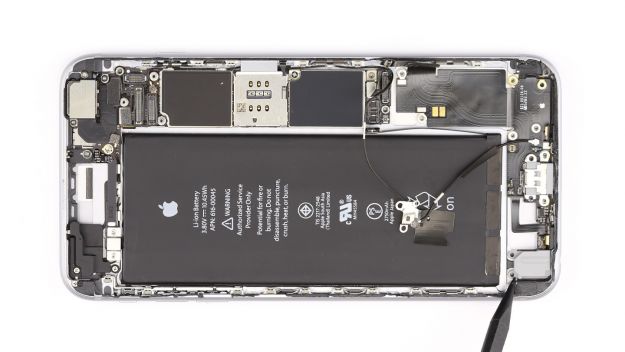

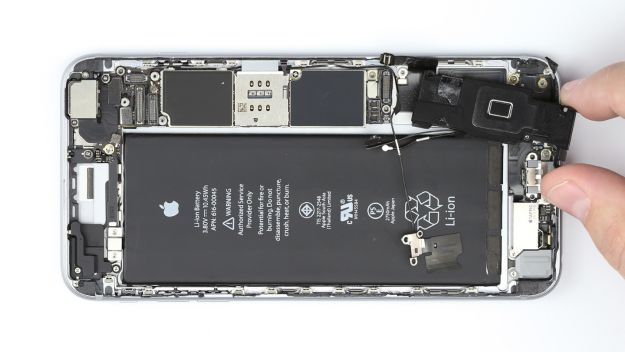

    • Positionnez le haut-parleur dans la couverture arrière de l’iPhone 6s Plus. Assurez-vous que les câbles d’antenne sont correctement positionnés dans les guides.
    • Collez l’antenne au haut-parleur.

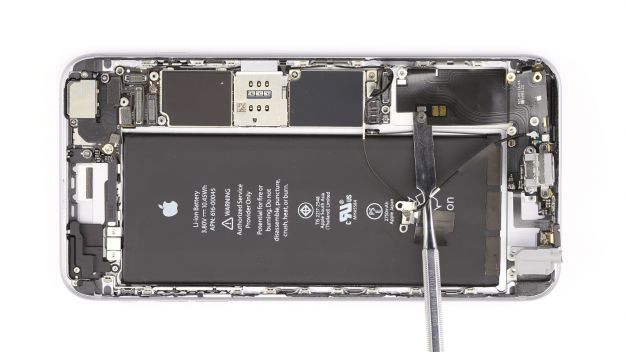

    • Utilisez le guide pour fixer le câble d’antenne contre le haut-parleur.
    • Fixez le haut-parleur avec les sept vis Phillips suivantes.
      Vis Phillips 2 x 2,2 mm à grande tête
      2 x 2,6 mm vis Phillips
      2 x 1,5 mm vis Phillips
      1 vis Phillips de 2,4 mm (coudée)

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Installation du moteur Taptic





    • Mettre le moteur Taptic dans sa position initiale.
    • Fixer le moteur Taptic avec les deux vis.
      1 x 2,1 mm vis Phillips
      1 x 3,0 mm vis Phillips
    • Connecter le contact au câble plat flexible Lightning.

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Mise en place de la plaque de recouvrement





    • Remettre la plaque en place.
    • Fixer la plaque avec les trois vis.
      1 x 2,6 mm vis Phillips
      2 x 3,3 mm vis Phillips

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Connexion de l’écran




  • Sur la photo, la batterie est déjà connectée par erreur. Ne branchez pas la batterie avant que l’écran ne soit connecté.

    • Reconnectez les connecteurs. Le branchement du connecteur de l’écran prend parfois plusieurs essais. Faites très attention à ne pas plier le connecteur.
      Câble d’identification tactile
      Caméra frontale / capteur / écouteur / microphone d’ambiance
      Afficher
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Si les connecteurs d’affichage ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
    • Installez le couvercle et vissez-le en place.
      1 x 2,6 mm vis Phillips
      3 x 1,2 mm vis Phillips
      1 x 1,6 mm vis Phillips

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Raccordement des câbles





    • Reconnectez l’antenne, le connecteur Lightning, la batterie et la carte logique.
    • Réinstallez ensuite la couverture argentée.
    • Vissez le couvercle sur la carte logique.
      1 x 2,0 mm vis Phillips
      1 x 2,9 mm vis Phillips

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Joindre l’affichage





    • Puis rabattez soigneusement l’écran. L’écran doit s’enclencher correctement au niveau du bord supérieur où se trouvent les câbles de connexion.
    • Appuyez prudemment sur l’écran vers le bouton Home jusqu’à ce qu’il soit entièrement dans le cadre. L’écran doit être au ras du cadre.

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
      2 x 3,3 mm vis à pentalobe

    Étape Suivante pour réparer la batterie de l’iPhone 6s Plus : Fixer l’heure




  • Lorsque la batterie est retirée de l’appareil, l’iPhone perd l’heure et se met à 1h du matin le 1/1/1970. Vous pourriez avoir des difficultés à vous connecter au réseau cellulaire si l’heure n’est pas réglée.
  • Après une réparation, suivez les étapes suivantes :


    • Synchronisez votre iPhone avec iTunes ou connectez-vous à un réseau WLAN et attendez que l’heure soit réglée.
    • Enlevez le plateau de la carte SIM avec la carte SIM et réinsérez-la.
    • Activer le mode avion sur l’appareil et ensuite désactiver le mode avion.
