Guide de réparation de la batterie de l’iPhone 5s

Guide de réparation de la batterie de l’iPhone 5s

Guide de réparation de la batterie de l’iPhone 5s

Pour commencer la réparation de votre iPhone 5s

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 5s.

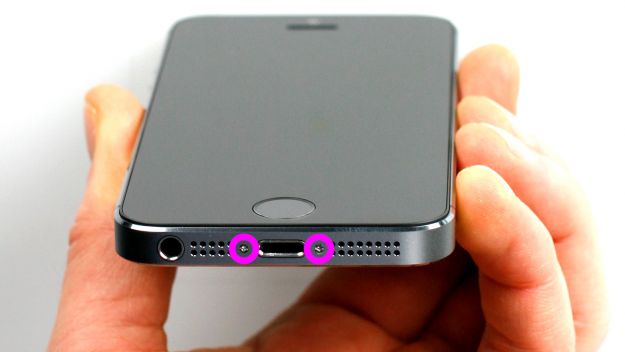

  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Placez les vis dans le même compartiment de votre plateau d’organisation.
    2 x 4,0 mm vis pentalobe

Lever l’écran





  • Posez votre iPhone 5s sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse et un pic en plastique dur. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage.

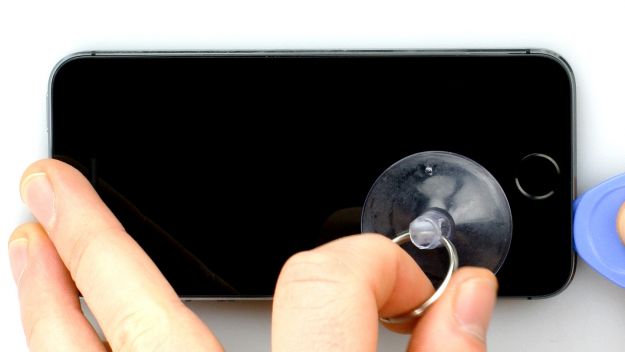

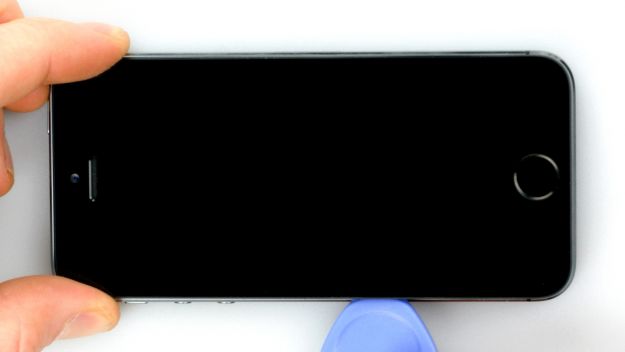

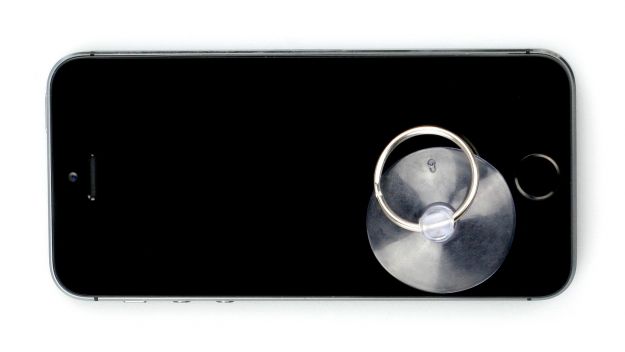

  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci (voir figure 1).tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran et appuyez sur le cadre en aluminium. Utilisez également le pic en plastique dur pour soulever l’écran (voir figure 2). Cela prend généralement plusieurs tentatives.
  • Ne soulevez pas l’écran de plus de deux centimètres pour éviter de déchirer le câble du bouton Accueil en dessous de celui-ci.
  • Dès que vous pouvez soulever l’écran de quelques millimètres (voir figure 3), vous devez vous frayer un chemin avec précaution vers l’extérieur jusqu’à ce qu’il soit desserré des deux côtés (voir figure 4).

Débrancher le câble du bouton « Home




  • Si l’écran est déconnecté, il suffit de le soulever un peu. Le câble du bouton « Home » relie l’écran au connecteur « Lightning ». Ce câble peut se déchirer si vous soulevez trop l’écran.

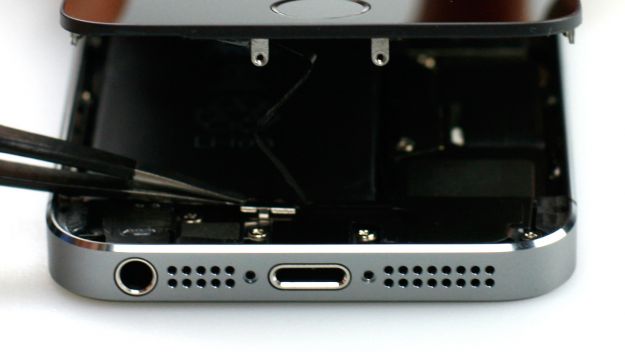

    • Enlevez le couvercle argenté qui recouvre le connecteur du bouton Accueil en plaçant le bout pointu du spudger légèrement sous le couvercle et en le soulevant (voir figure 1).

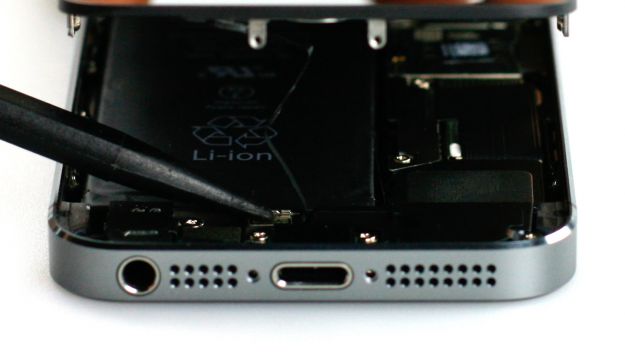

    • Il faut maintenant débrancher le contact du connecteur et le retirer délicatement à l’aide de la spatule de laboratoire ou du spudger.
    • Une fois que le câble est débranché, vous pouvez lever l’écran au bouton Accueil. Notez que les câbles LCD/écran tactile sont toujours connectés à la carte logique (voir l’étape suivante).

    Débranchement des connecteurs

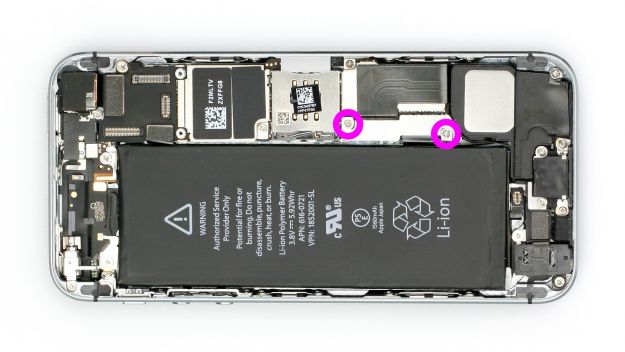

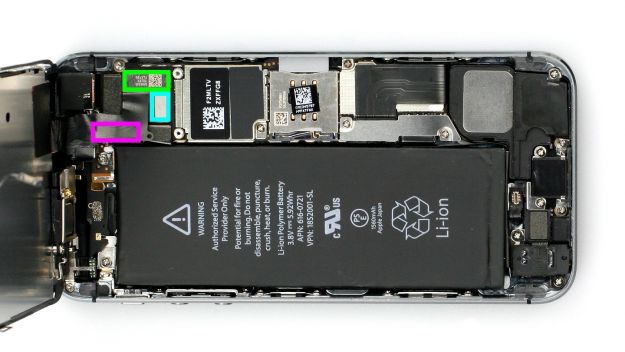

    • Enlevez d’abord les quatre vis Phillips de la couverture argentée (voir figure 1). Placez les vis dans le même compartiment de votre plateau d’organisation. Soulevez ensuite le couvercle pour le retirer.
      1 vis Phillips de 1,7 mm (non magnétique)
      2 vis Phillips de 1,2 mm
      1 vis Phillips de 1,7 mm
    • Déconnectez les trois connecteurs suivants (voir figure 2). Faites très attention. Placez le bout pointu du spudger très légèrement sous le contact et soulevez-le.
      Écran tactile
      LCD
      Caméra/capteur/oreillette/ microphone d’ambiance à l’avant

    Débrancher le connecteur de la batterie

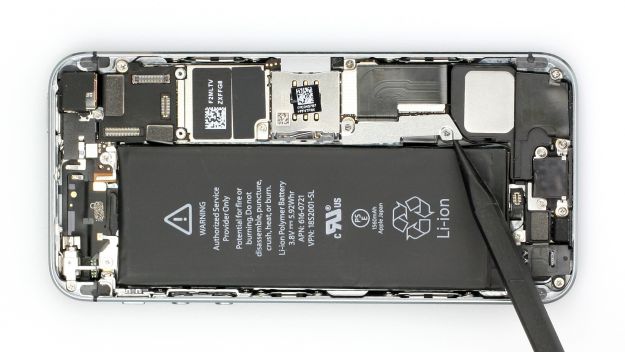

    • Utilisez un tournevis Phillips pour retirer les vis Phillips du connecteur de la batterie (voir figure 1). Ensuite, soulevez le couvercle à l’aide du spudger (voir figure 2). Placez toutes les pièces dans le même compartiment du plateau de l’organiseur.
      2 x 1,6 mm Vis Phillips
    • Soulevez maintenant avec précaution le connecteur de la batterie en insérant le bout pointu d’un spudger légèrement sous le connecteur (voir figure 3). Si vous n’avez pas de spudger, vous pouvez également essayer d’utiliser votre ongle.

    Débranchement du connecteur de l’antenne et du connecteur de l’éclair

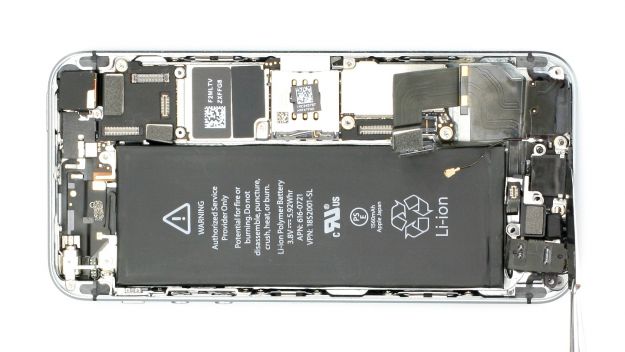

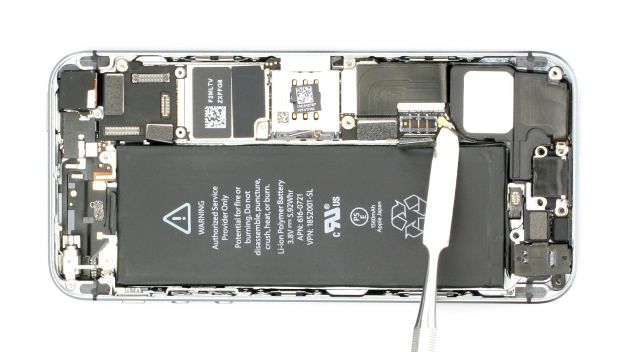

    • Retirer avec précaution le connecteur d’antenne à l’aide de la spatule de laboratoire ou du spudger.

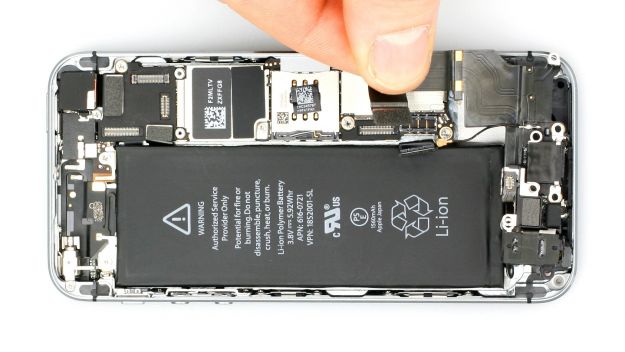

    • Déconnectez le connecteur du câble ruban du Lightning connector en plaçant l’extrémité plate du spudger très légèrement sous le contact et en le soulevant. Ensuite, replier soigneusement le câble.

    Retirer les vis

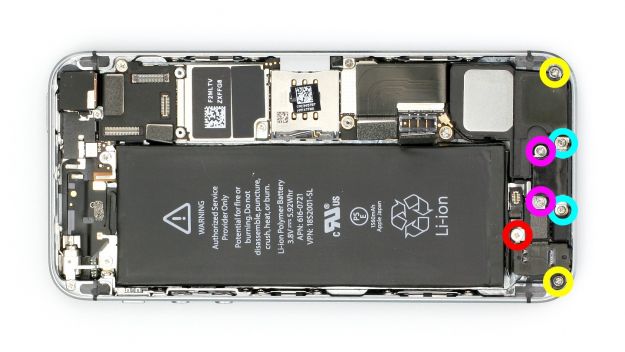

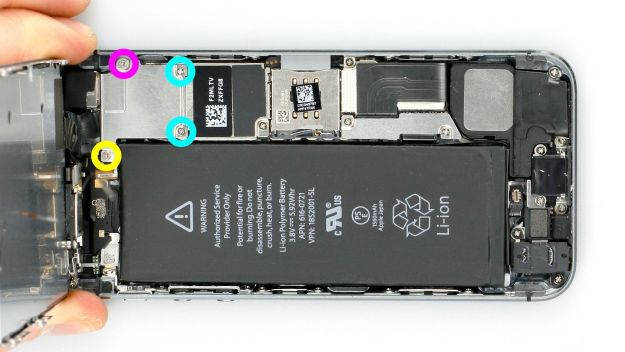

    • Enlevez maintenant les sept vis Phillips suivantes. Placez les vis dans différents compartiments de votre organiseur afin de pouvoir les identifier facilement par la suite.
      1 x 3,0 mm vis Phillips (tête lisse)
      2 x 3,5 mm vis Phillips
      2 x 1,3 mm vis Phillips
      2 x 2,9 mm vis Phillips

    Suppression de l’orateur

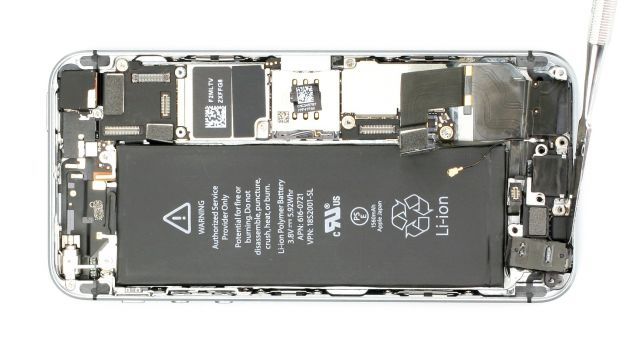

    • Soulever maintenant le haut-parleur comme indiqué sur la figure 1.
    • Une petite partie de l’orateur se trouve sous le tableau logique. Tournez le haut-parleur sur le côté pour l’enlever (voir figure 2).
    • Take it out by hand.

    Suppression du connecteur Lightning

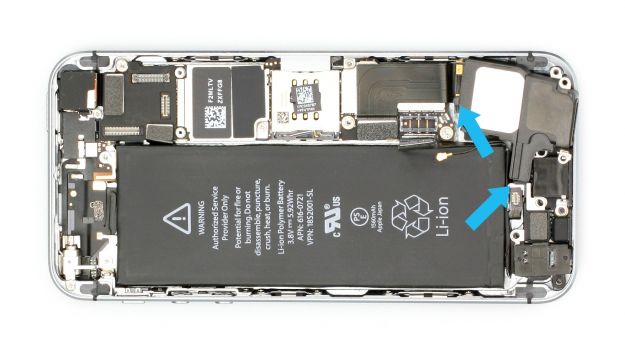

    • Utilisez la spatule ou le spudger pour desserrer la prise casque (voir figure 1), le microphone (voir figure 2) et le connecteur Lightning (voir figure 3).
    • Insérez la spatule de laboratoire sous le câble ruban et détachez-la soigneusement de la base. Le câble n’est collé qu’à l’endroit où se trouvait l’enceinte (voir figure 4).

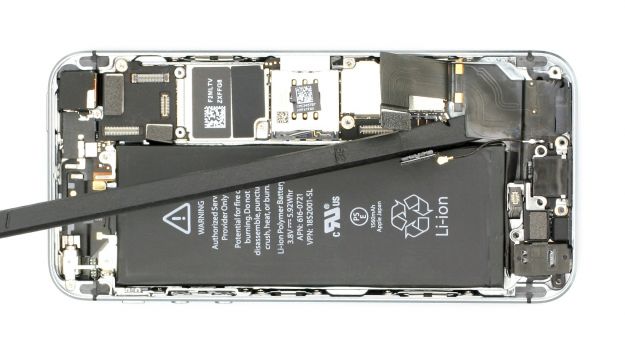

    • Enlevez maintenant soigneusement le câble ruban avec vos doigts (voir figure 5).

    Les bons outils pour votre réparation

    Retrait de la batterie

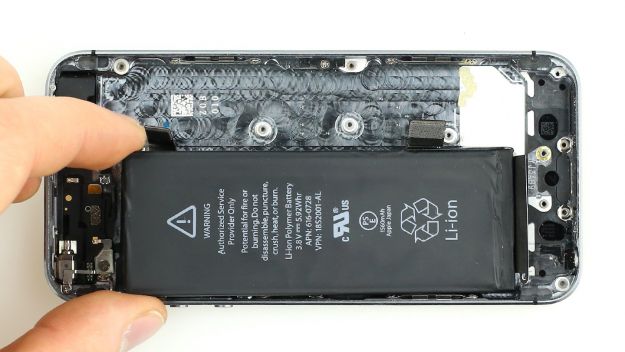

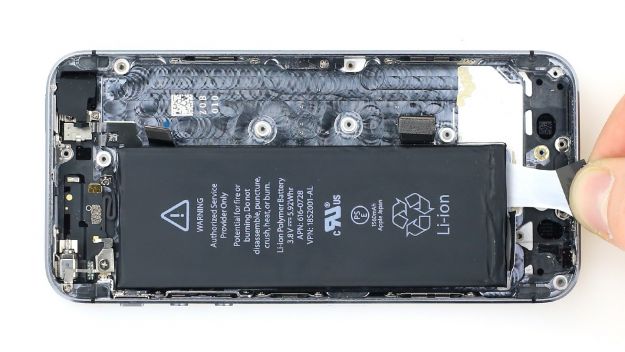

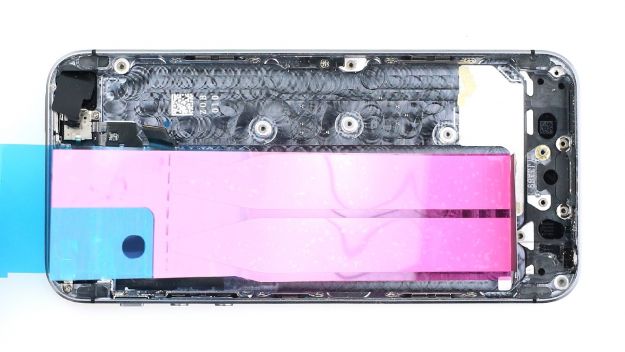

    • Soulevez délicatement l’extrémité noire de l’autocollant, puis utilisez une paire de ciseaux pour le couper par le milieu (voir figures 1 à 3).

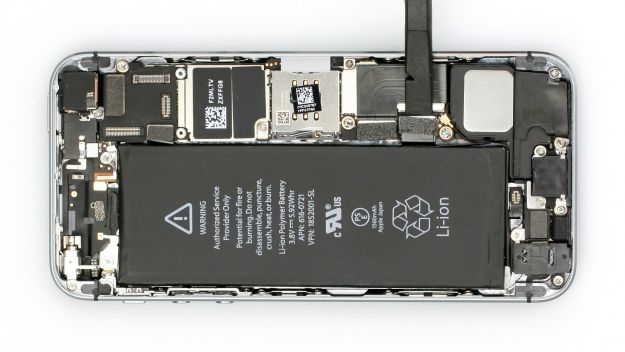

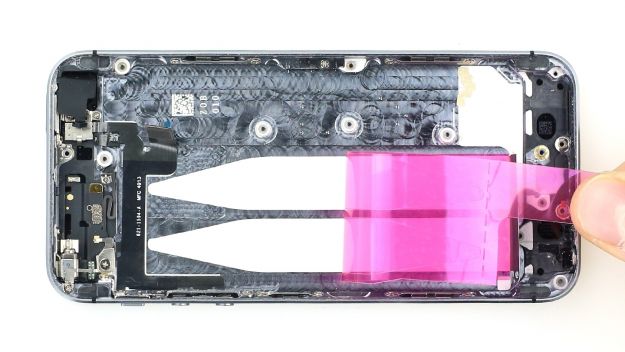

    • Maintenant, il faut tirer très lentement sur la moitié de la bande adhésive. Tenez les bandes adhésives aussi plates que possible au niveau de l’iPhone (voir figure 4). Répétez ce processus pour l’autre moitié, puis retirez la batterie (voir figure 5).

    Installation de la batterie





    • Attacher les nouvelles bandes adhésives. Pressez fermement les bandes adhésives sur la couverture arrière avant de retirer le film (voir figures 1 et 2).
    • Remettez maintenant la batterie dans l’iPhone (voir figure 3).
    • Replier la bande noire détachable au milieu.

    Insertion du connecteur Lightning





    • Mettez maintenant le connecteur Lightning (voir figure 1).
    • Poussez le mamelon du joint en caoutchouc du microphone dans la petite rainure noire et assurez-vous que le connecteur Lightning et la prise audio sont bien placés contre le cadre (voir figure 2). Raccordez maintenant le câble ruban à nouveau.

    Installation du haut-parleur





    • Retourner le haut-parleur sur le côté pour le remettre à sa place d’origine. Assurez-vous qu’il est bien inséré (figure 1).
    • Vous pouvez maintenant fixer à nouveau les vis Philipps (figure 2).
      1 x 3,0 mm vis Phillips (tête lisse)
      2 x 3,5 mm vis Phillips
      2 x 1,3 mm vis Phillips
      2 x 2,9 mm vis Phillips
    • Reliez à nouveau le câble d’antenne (figure 3) et le câble ruban.

    Connexion de la batterie





    • Remettre en place le connecteur de la batterie (voir figure 1).
    • Mettez ensuite le couvercle en place et vissez-le (voir figure 2).
      2 vis Phillips de 1,6 mm

    Connexion de l’écran





    • Raccordez les connecteurs (voir figure 1). Le connecteur de l’écran tactile se détache parfois lorsque vous branchez le connecteur LCD.
      Écran tactile
      LCD
      Caméra frontale / capteur / écouteur / microphone d’ambiance
    • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
    • Si les connecteurs ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
    • Maintenant, fixez le couvercle et vissez-le en place (voir figure 2).
      1 x 1,7 mm vis Phillips (non magnétique)
      2 vis Phillips de 1,2 mm
      1 x 1,7 mm vis Phillips (magnétique)
    • Visitez de visser la grosse vis de 1,7 mm dans un autre filetage car cela pourrait endommager les chemins conducteurs de la carte logique et provoquer un écran bleu.

    Installation du câble du bouton « Home





    • Cette étape est assez difficile. Utilisez une pince à épiler ou le spudger pour positionner le connecteur du jeu de câbles, puis utilisez le spudger pour presser soigneusement le connecteur sur la connexion (voir figure 1).
    • Si le connecteur est correctement installé, mettez le couvercle argenté sur le connecteur. Il est plus facile de positionner le couvercle à l’aide d’une pincette (voir figure 2). À l’aide de la spatule, appuyez délicatement sur le couvercle jusqu’à ce qu’il s’enclenche en place (voir figure 3).

    Joindre l’affichage





    • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de la partie supérieure de l’écran où se trouvent les câbles s’enclenche correctement. Poussez maintenant avec précaution l’écran vers le bouton Home jusqu’à ce qu’il soit correctement installé dans le cadre.

    Fixation des vis du boîtier





    • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
      2 vis à pentalobe de 4,0 mm

    Fixer l’heure




  • Lorsque la batterie est retirée de l’appareil, l’iPhone perd l’heure et se met à 1h du matin le 1/1/1970.Vous pourriez avoir des difficultés à vous connecter au réseau cellulaire si l’heure n’est pas réglée.
  • Après une réparation, suivez les étapes suivantes :


    • Synchronisez votre iPhone avec iTunes ou connectez-vous à un réseau WLAN et attendez que l’heure soit réglée.
    • Enlevez le plateau de la carte SIM avec la carte SIM et réinsérez-la.
    • Activer le mode avion sur l’appareil et ensuite désactiver le mode avion.
