Pour commencer la réparation de votre iPhone 5c

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie de l’iPhone 5c : Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 5c.
  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Placez les vis dans le même compartiment de votre plateau d’organisation.
    2 vis à pentalobe de 3,8 mm

Étape Suivante pour réparer la batterie de l’iPhone 5c : Lever l’écran





  • Posez votre iPhone 5c sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse et un pic en plastique dur. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage.
  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci (voir figure 1). Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en plastique et le cadre de l’écran et appuyez sur le cadre en plastique. Utilisez également le pic en plastique dur pour soulever l’écran (voir figure 2). Cela prend généralement plusieurs tentatives.
  • Dès que vous pouvez soulever l’écran de quelques millimètres (voir figure 3), vous devez vous frayer un chemin avec précaution vers l’extérieur jusqu’à ce qu’il soit desserré des deux côtés (voir figure 4).

Étape Suivante pour réparer la batterie de l’iPhone 5c : Débranchement des connecteurs





  • Enlevez d’abord les quatre vis Phillips de la couverture argentée (voir figure 1). Placez les vis dans le même compartiment de votre plateau d’organisation. Soulevez ensuite le couvercle pour le retirer.
    1 x 3,2 mm vis Phillips (non magnétique)
    2 x 1,2 mm vis Phillips
    1 x 1,7 mm vis Phillips
  • Déconnectez les trois connecteurs suivants (voir figure 2). Faites très attention. Placez le bout pointu du spudger très légèrement sous le contact et soulevez-le.
    Écran tactile
    LCD
    Caméra/capteur/oreillette/ microphone d’ambiance à l’avant
  • Tester le nouvel affichage.


    • Connecter provisoirement le nouvel ensemble d’affichage.
    • Démarrez l’iPhone et vérifiez si l’écran LCD et l’écran tactile fonctionnent correctement. Assurez-vous que les connecteurs sont bien branchés. Si ce n’est pas le cas, l’écran restera noir ou des bandes apparaîtront sur celui-ci.
    • Si l’écran est légèrement jaune, voir la dernière étape de ce manuel.

Étape Suivante pour réparer la batterie de l’iPhone 5c : Option 1 : Retrait de la pile





  • Serrez soigneusement l’extrémité noire de l’autocollant (voir figure 1), puis utilisez une paire de ciseaux pour le couper par le milieu (voir figure 2).
  • Maintenant, vous devez retirer très lentement la moitié de la bande adhésive sur le côté pour retirer la bande adhésive (voir figure 3). Répétez ce processus pour l’autre moitié, puis retirez la pile. C’est beaucoup plus dur qu’il n’y paraît, et cela peut prendre un certain temps. Si la bande se déchire, vous devez passer à l’option 2.

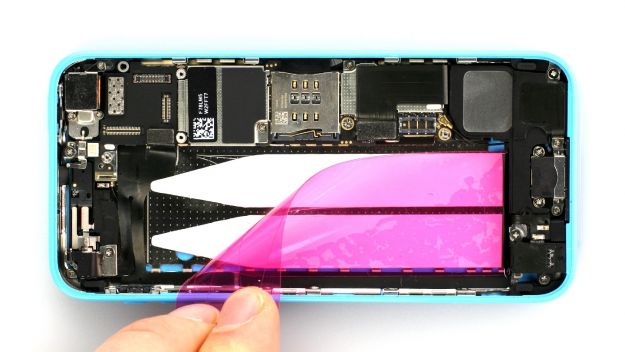

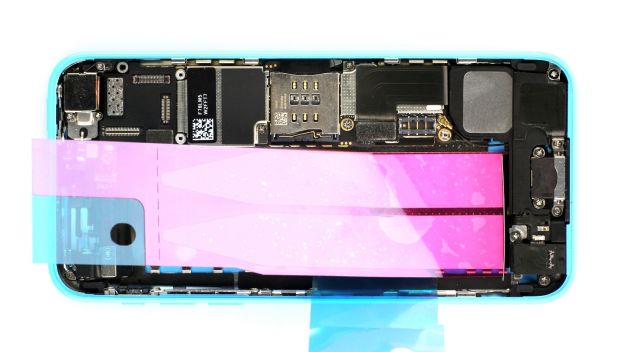

  • Fixez les nouvelles bandes adhésives comme indiqué aux figures 4 et 5.

Étape Suivante pour réparer la batterie de l’iPhone 5c : Débrancher le connecteur de la batterie

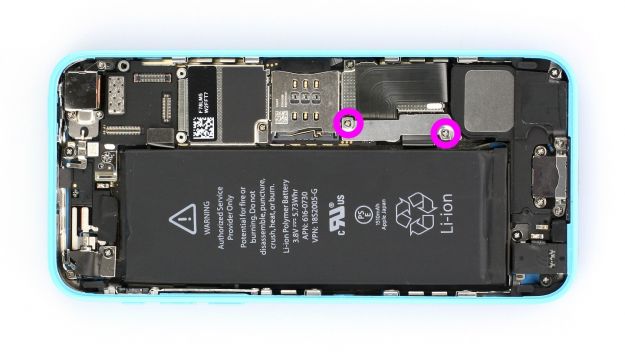

  • Utilisez un tournevis Phillips pour retirer les vis Phillips du connecteur de la batterie (voir figure 1). Ensuite, soulevez le couvercle à l’aide du spudger (voir figure 2). Placez toutes les pièces dans le même compartiment du plateau de l’organiseur.
    2 x 1,6 mm vis Phillips

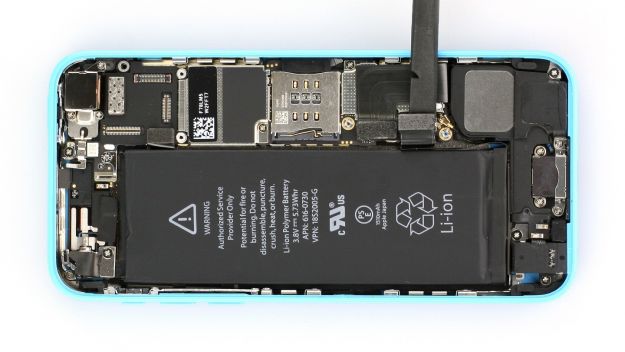

  • Soulevez maintenant avec précaution le connecteur de la batterie en insérant le bout pointu du spudger ESD légèrement sous le connecteur (voir figure 3). Si vous n’avez pas de spudger, vous pouvez également essayer d’utiliser votre ongle.

Les bons outils pour votre réparation

Étape Suivante pour réparer la batterie de l’iPhone 5c : Option 2 : Retrait de la batterie





  • Il serait vraiment utile d’utiliser un pistolet thermique pour réchauffer la batterie par le bas afin que la colle soit plus douce.
  • Enlevez maintenant la batterie. Elle est bien collée. Insérez l’extrémité plate du spudger dans l’espace entre la batterie et la carte logique, et soulevez doucement la batterie.
  • Il peut falloir un certain temps pour retirer la batterie. N’utilisez pas trop de force, car des pièces pourraient être endommagées si le spudger glisse.

Étape Suivante pour réparer la batterie de l’iPhone 5c : Installation de la batterie





  • Remettez maintenant la batterie dans l’iPhone.
  • Remettre en place le connecteur de la batterie (voir figure 1).
  • Mettez ensuite le couvercle en place et vissez-le (voir figure 2).
    2 x 1,6 mm Vis cruciformes

Étape Suivante pour réparer la batterie de l’iPhone 5c : Connexion de l’écran





  • Raccordez les connecteurs (voir figure 1). Le connecteur de l’écran tactile se détache parfois lorsque vous branchez le connecteur LCD.
    Écran tactile
    LCD
    Caméra frontale / capteur / écouteur / microphone d’ambiance
  • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
  • Si les connecteurs ne sont pas correctement connectés, des bandes apparaîtront sur l’écran ou certaines parties de l’écran tactile ne fonctionneront pas.
  • Maintenant, fixez le couvercle et vissez-le en place (voir figure 2).
    1 vis Phillips de 3,2 mm (non magnétique)
    2 vis Phillips de 1,2 mm
    1 x 1,7 mm vis Phillips

Étape Suivante pour réparer la batterie de l’iPhone 5c : Joindre l’affichage





  • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de la partie supérieure de l’écran où se trouvent les câbles s’enclenche correctement. Appuyez maintenant avec précaution sur l’écran en direction du bouton « Home » jusqu’à ce qu’il soit correctement installé dans le cadre.

Étape Suivante pour réparer la batterie de l’iPhone 5c : Fixation des vis du boîtier





  • Vissez maintenant les deux vis pentalobées au bas de l’enceinte.
    2 vis à pentalobe de 3,8 mm

Étape Suivante pour réparer la batterie de l’iPhone 5c : Fixer l’heure




  • Lorsque la batterie est retirée de l’appareil, l’iPhone perd l’heure et se met à 1h du matin le 1/1/1970. Vous pourriez avoir des difficultés à vous connecter au réseau cellulaire si l’heure n’est pas réglée.
  • Après une réparation, suivez les étapes suivantes :


    • Synchronisez votre iPhone avec iTunes ou connectez-vous à un réseau WLAN et attendez que l’heure soit réglée.
    • Enlevez le plateau de la carte SIM avec la carte SIM et réinsérez-la.
    • Activer le mode avion sur l’appareil et ensuite désactiver le mode avion.
