Pour commencer la réparation de votre iPhone 5

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie de l’iPhone 5 : Retrait des vis de fixation du boîtier





  • Il vous faut un tournevis pentalobe pour ouvrir l’iPhone 5.
  • Enlevez les deux vis à pentalobe au fond de l’enceinte. Elles sont situées à droite et à gauche du connecteur Lightning. Mettez les vis dans le même compartiment de votre plateau d’organisation.
    2 vis à pentalobe de 3,6 mm

Étape Suivante pour réparer la batterie de l’iPhone 5 : Lever l’écran





  • Posez votre iPhone 5 sur une surface douce et propre pour éviter de rayer le dos.
  • Pour soulever le panneau avant, il faut une ventouse et un pic en plastique dur. Si l’écran est gravement fissuré, recouvrez le tout avec du ruban adhésif d’emballage.
  • Placez la ventouse sur le bouton Accueil (si possible) ou à côté de celui-ci (voir figure 1). Tout en soulevant l’écran avec la ventouse, insérez le pic en plastique dur entre le cadre en aluminium et le cadre de l’écran et appuyez sur le cadre en aluminium. Utilisez également le pic en plastique dur pour soulever l’écran (voir figures 2 et 3). Cette opération nécessite généralement plusieurs tentatives.
  • Dès que vous pouvez soulever un peu l’écran (voir figure 4), vous devez vous frayer un chemin avec précaution vers l’extérieur jusqu’à ce qu’il soit desserré des deux côtés (voir figure 5).
  • Une fois que l’écran est complètement détaché, vous pouvez le retourner à l’aide du bouton Accueil. Notez que les câbles de l’écran sont toujours connectés à la carte logique (voir l’étape suivante).

Étape Suivante pour réparer la batterie de l’iPhone 5 : Débranchement des connecteurs





  • Enlevez d’abord les trois vis Phillips de la couverture argentée (voir figure 1). Placez les vis dans le même compartiment de votre plateau organisateur.
    2 x 1,2 mm vis Phillips
    1 x 1,7 mm vis Phillips (non magnétique)
  • Vous pouvez maintenant déconnecter les trois connecteurs suivants (voir figure 2). Faites très attention.
  • Placer la pointe du spudger très légèrement sous le contact et la soulever. Veillez à ne pas casser les résistances soudées sur la carte logique. Dans les lots ultérieurs de téléphones, les résistances sont protégées par un film plastique noir.
    LCD
    Écran tactile
    Caméra/capteur/oreillette avant

Étape Suivante pour réparer la batterie de l’iPhone 5 : Débrancher le connecteur de la batterie

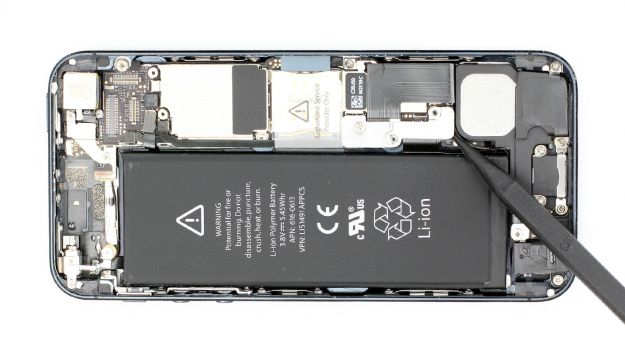

  • Utilisez un tournevis Phillips pour retirer les vis Phillips du connecteur de la batterie (voir figure 1). Ensuite, soulevez le couvercle à l’aide du spudger (voir figure 2). Placez toutes les pièces dans le même compartiment du plateau de l’organiseur.
    1 x 1,8 mm vis Phillips (tête d’entonnoir)
    1 x 1,7 mm vis Phillips

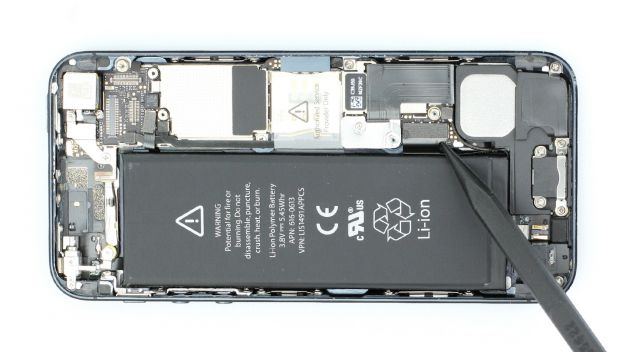

  • Soulevez maintenant avec précaution le connecteur de la batterie en insérant la pointe du spudger ESD légèrement sous le connecteur (voir figure 3). Si vous n’avez pas de spudger, vous pouvez également essayer d’utiliser votre ongle.

Les bons outils pour votre réparation

Étape Suivante pour réparer la batterie de l’iPhone 5 : Retrait de la batterie

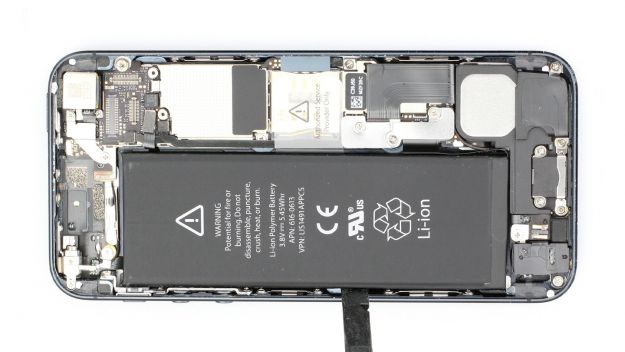

  • Enlevez maintenant la batterie. Elle est parfois bien collée. Insérez l’extrémité plate du spudger dans l’espace entre la batterie et la carte logique, et soulevez doucement la batterie.
  • La carte logique est très sensible. Vous pouvez également soulever la batterie de l’autre côté.

Étape Suivante pour réparer la batterie de l’iPhone 5 : Installation de la batterie





  • Remettez maintenant la batterie dans l’iPhone et positionnez-la aussi près que possible de la carte logique.
  • Cliquez sur le connecteur de la batterie pour le remettre en place.
  • Puis mettez le couvercle et vissez-le.

  • 1 x 1,7 mm vis Phillips

Étape Suivante pour réparer la batterie de l’iPhone 5 : Joindre l’affichage

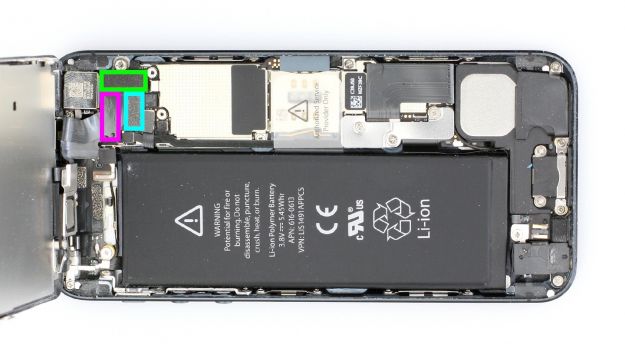

  • Reconnectez maintenant les connecteurs (voir figure 1). Le connecteur LCD se défait parfois lorsque vous branchez le connecteur de l’écran tactile.
    LCD
    Écran tactile
    Caméra frontale / capteur / oreillette
  • Démarrez votre iPhone dès que les connecteurs sont solidement fixés. Vérifiez le fonctionnement de l’écran LCD, de l’écran tactile, du capteur de proximité, de la caméra frontale et de l’écouteur.
  • Maintenant, fixez le couvercle et vissez-le en place (voir figure 2).
    2 x 1,2 mm vis Phillips
    1 x 1,7 mm vis Phillips (non magnétique)
  • Puis rabattez soigneusement l’écran. Veillez à ce que le bord de l’écran où se trouvent les câbles s’enclenche correctement. Appuyez maintenant avec précaution sur l’écran en direction du bouton Accueil jusqu’à ce qu’il soit correctement installé dans le cadre. (Voir figure 3).

Étape Suivante pour réparer la batterie de l’iPhone 5 : Fixation des vis du boîtier





  • Vissez maintenant les deux vis pentalobées au fond de l’enceinte.
    2 vis à pentalobe de 3,6 mm

Étape Suivante pour réparer la batterie de l’iPhone 5 : Fixer l’heure




  • Lorsque la batterie est retirée de l’appareil, l’iPhone perd l’heure et se met à 1h du matin le 1/1/1970. Vous pourriez avoir des difficultés à vous connecter au réseau cellulaire si l’heure n’est pas réglée.
  • Après une réparation, suivez les étapes suivantes :


    • Synchronisez votre iPhone avec iTunes ou connectez-vous à un réseau WLAN et attendez que l’heure soit réglée.
    • Enlevez le plateau de la carte SIM avec la carte SIM et réinsérez-la.
    • Activer le mode avion sur l’appareil et ensuite désactiver le mode avion.
