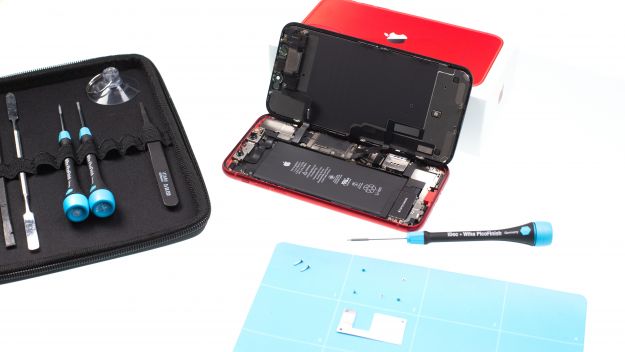

Pour commencer la réparation de votre iPhone 11

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

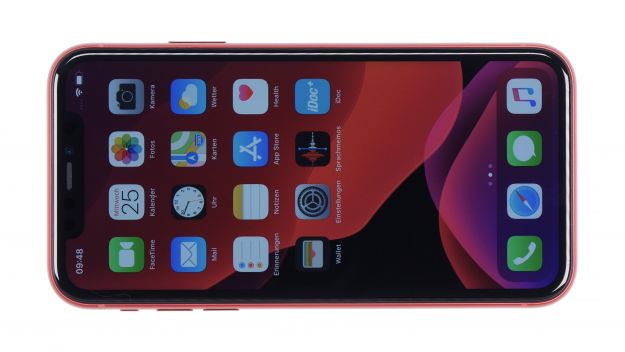

1ère étape pour réparer la batterie de l’iPhone 11 : Éteindre l’iPhone 11

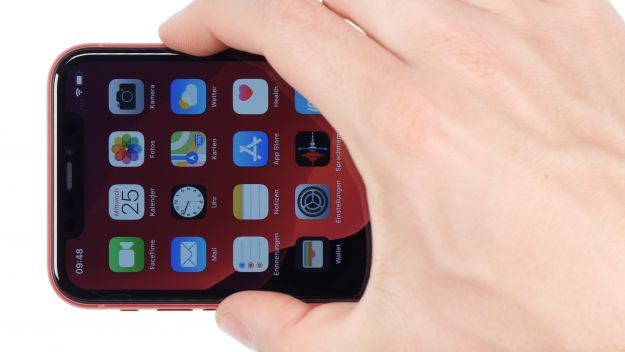

  • Pour protéger votre iPhone 11 contre les dommages lors des réparations, éteignez-le complètement. Pour ce faire, appuyez sur le bouton d’attente et sur l’un des deux boutons de volume pendant environ trois secondes.

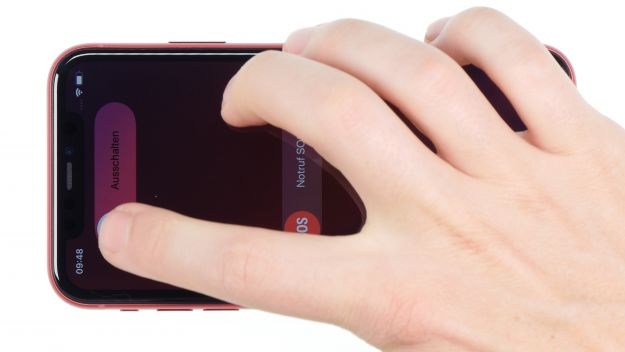

  • Si le curseur affiche le message « Eteindre », vous pouvez l’essuyer de gauche à droite. Votre téléphone va maintenant s’éteindre complètement. Ce processus prend environ dix secondes.

Étape Suivante pour réparer la batterie de l’iPhone 11 : Retrait des vis du pentalobe





    2 × 6,8 mm Pentalobe

Utilisez un tournevis Pentalobe (PL1) pour ouvrir votre iPhone 11.

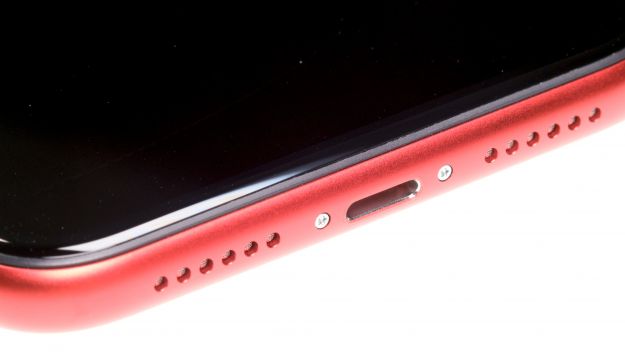

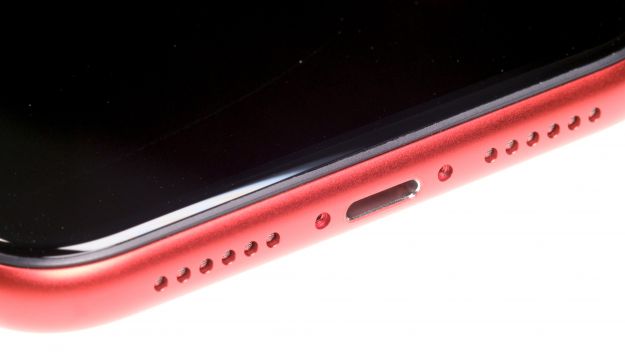

  • Sur le côté inférieur du boîtier, à droite et à gauche du connecteur Lightning, vous verrez deux vis Pentalobe. Retirez les deux et placez-les dans un champ commun sur le pad magnétique.

  • Une fois l’appareil ouvert, la protection garantie contre la poussière et les éclaboussures d’eau selon la classification IP68 expirera.
  • Étape Suivante pour réparer la batterie de l’iPhone 11 : Desserrer l’écran





    • Placez votre iPhone 11 sur une surface douce et propre. Cela évitera les rayures au dos de votre appareil à cette étape.
    • Pour soulever l’écran, vous aurez besoin d’une ventouse, d’un plectre en plastique dur et d’un séchoir à air chaud. Votre verre est-il très fortement éclaté ? Alors collez à l’avance une bande de ruban adhésif sur le verre pour vous protéger des éclats.

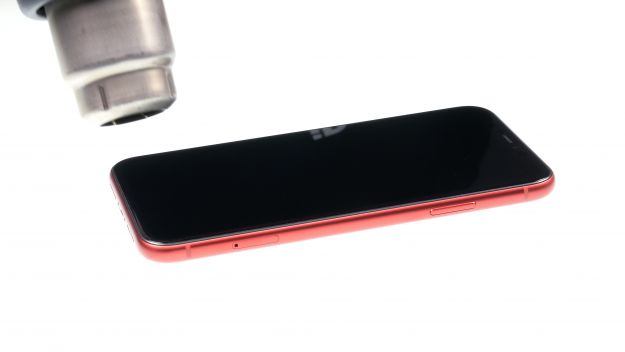

    • Pour retirer l’écran collé du cadre, chauffez le bord de l’écran avec votre sèche-cheveux à environ 60° C (140° F) degrés.
    • Posez maintenant la ventouse sur le bord inférieur de l’iPhone. Utilisez le porte-clés de la ventouse pour soulever l’écran. En même temps, poussez le plectre en plastique dur entre l’étui et le cadre de l’écran et appuyez sur le cadre de l’étui vers le bas. Pour retirer l’adhésif de l’écran, vous devez déplacer le plectre complètement autour de l’iPhone. L’outil ne doit pas être inséré à plus de 5 mm de l’appareil pour éviter d’endommager les composants à l’intérieur de l’iPhone. C’est particulièrement important sur le côté du bouton de veille, car c’est là que se trouvent les câbles flexibles sensibles de l’écran. Vous pouvez également utiliser un iFlex au lieu du plectre en plastique dur. Cependant, cela peut laisser des rayures sur le cadre.

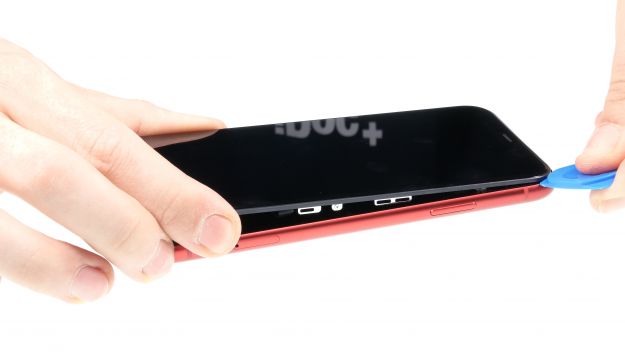

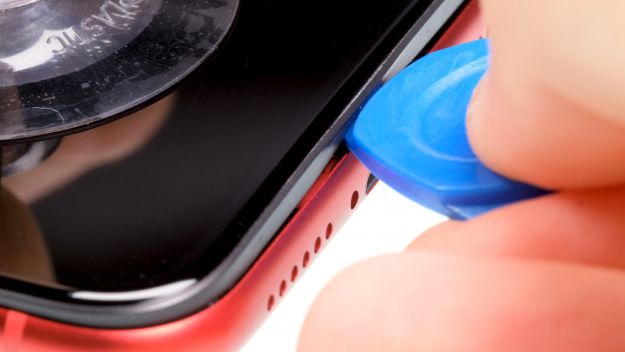

      • Une fois que vous avez fait le tour de l’appareil avec le plectre, vous pouvez maintenant pousser l’écran vers le haut à l’aide du plectre Cela libérera les pinces métalliques du cadre.

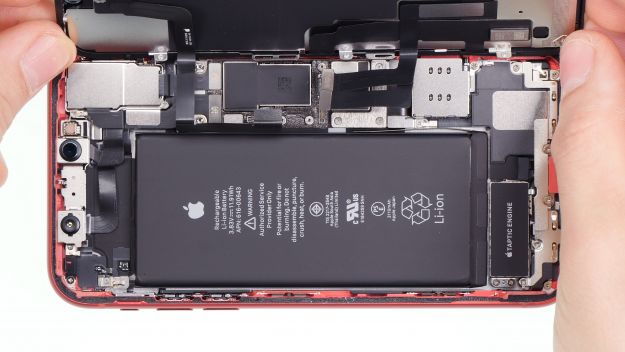

      • Maintenant, ouvrez l’écran sur le côté. Pour éviter de trop étirer les câbles flexibles, vous pouvez appuyer l’écran contre un objet stable ou utiliser le iHold.

    • Ne pas ouvrir l’écran à plus de 90 degrés pour éviter d’endommager les câbles flexibles sensibles.

    • Étape Suivante pour réparer la batterie de l’iPhone 11 : Débranchement des connecteurs d’affichage





        5 × 1,1 mm Type Y Connecteur tactile Connecteur LCD Connecteur d’écouteur

      Les trois connecteurs d’affichage pour l’écouteur, l’écran LCD et l’écran tactile sont fixés par une plaque métallique.


      • Avec un tournevis de type Y000, vous pouvez retirer les vis de type Y du couvercle métallique. Placez toutes les pièces dans un champ commun sur le tapis magnétique.

    • Avec l’iPhone 7, Apple a introduit les vis de type Y. Peut-être avez-vous aussi entendu le terme Tri-Point ou Tri-Wing, qui est un nom erroné pour ce type de vis. Pour les retirer, veillez à utiliser un tournevis adapté afin de ne pas endommager les têtes de vis.

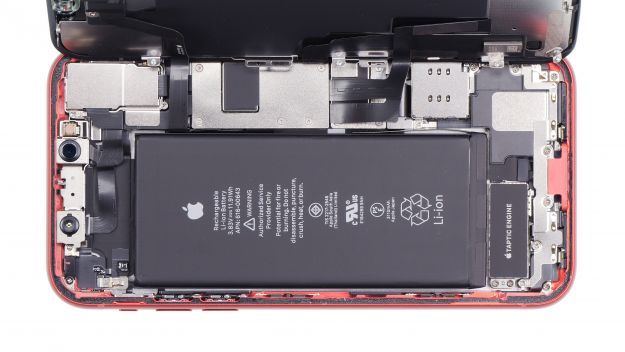

      • Une fois le couvercle métallique retiré, vous pouvez retirer les trois connecteurs avec précaution. Pour ce faire, utilisez un spudger en plastique et non en métal. Placez le spudger sous le connecteur et soulevez-le doucement.
      • Maintenant vous pouvez enlever l’écran. Ne soyez pas surpris s’il y a des traces de colle sur le cadre et l’écran.


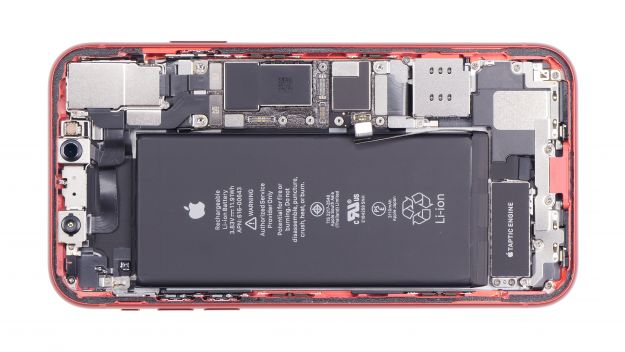

      Étape Suivante pour réparer la batterie de l’iPhone 11 : Débranchement de la batterie





        3 × 1,1 mm Type Y Connecteur de batterie

      Ensuite, vous relâchez la batterie pour déconnecter complètement votre iPhone 11 de l’alimentation électrique.

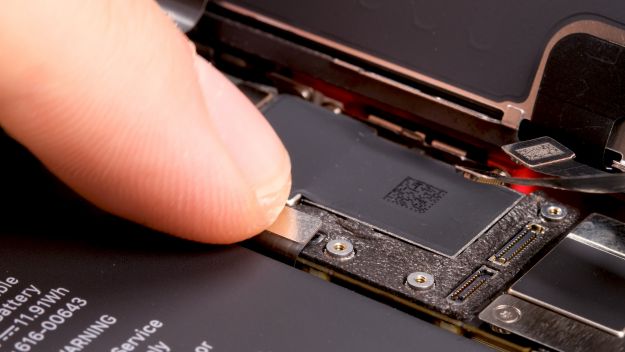

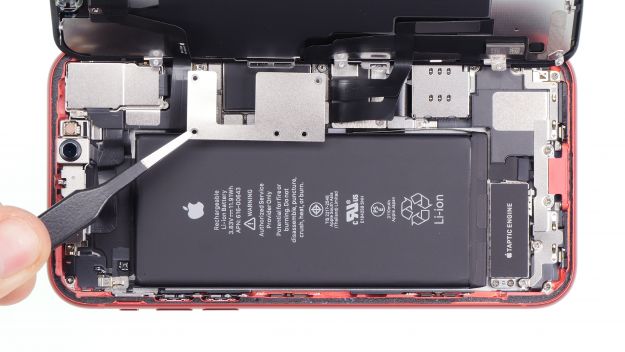

      • Retirer les vis qui se trouvent sur la plaque de recouvrement au-dessus du contact de la batterie.
      • Retirer la plaque de recouvrement. Placez toutes les pièces ensemble sur un champ sur votre tapis magnétique. Maintenant, vous pouvez soulever avec précaution le contact de la batterie avec un spudger et le plier un peu sur le côté. Veillez à utiliser un spudger en plastique pour éviter un court-circuit.


        Étape Suivante pour réparer la batterie de l’iPhone 11 : Retrait de la plaque de recouvrement





          4 × 1,5 mm Phillips 1 × 1,2 mm Phillips

        • Enlevez les vis de la plaque de recouvrement au-dessus du haut-parleur. Les vis sont de longueurs différentes, faites attention à ne pas les confondre.

      • La façon la plus simple de procéder est d’utiliser le tampon magnétique iDoc. Là, vous pouvez trier les vis telles qu’elles sont dans l’appareil. Les vis resteront en place, rien ne se perdra.

        • Afterwords, enlevez le couvercle.

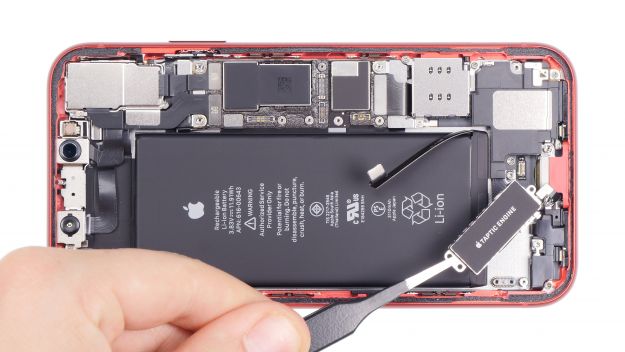

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Suppression du moteur taptic





          3 × 1,5 mm Phillips Connecteur de moteur Taptic



        • Enlevez le couvercle en caoutchouc légèrement collé sur le contact du moteur Taptic.
        • Desserrer ensuite les vis des deux côtés du Taptic Engine.

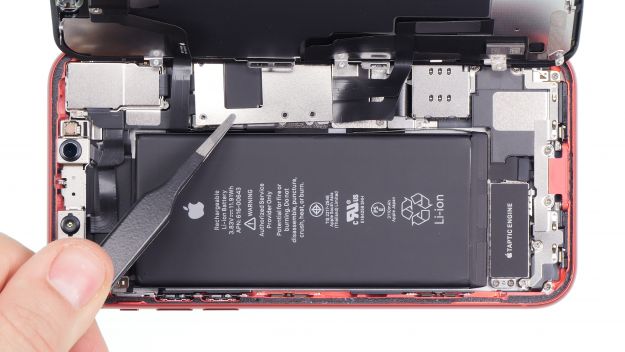

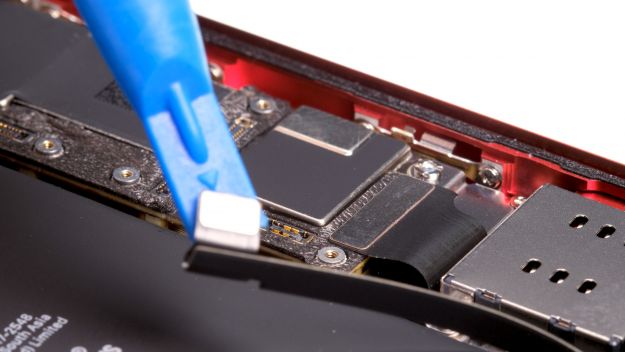

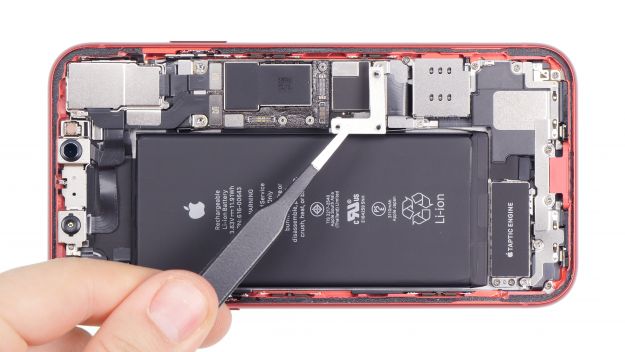

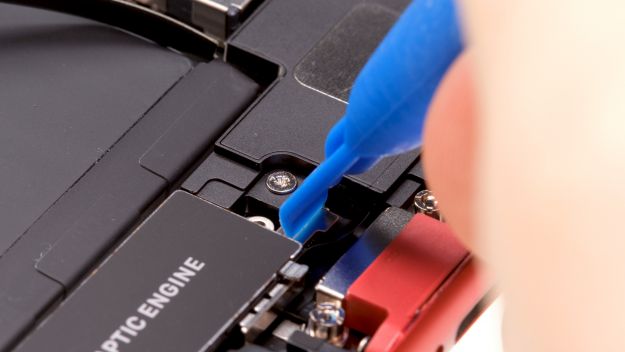

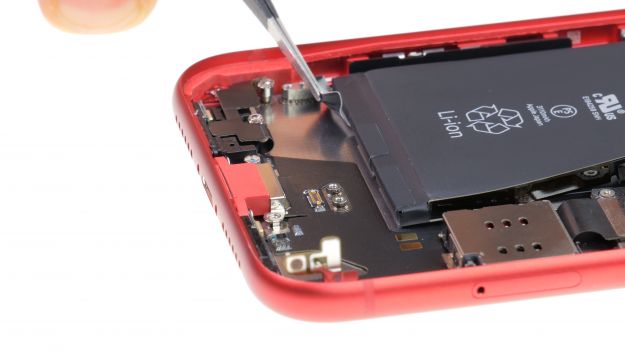

        • Retirer la plaque de couverture et desserrer soigneusement le contact avec un spudger.
        • Ensuite, vous pouvez retirer le Taptic Engine.

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Suppression de l’orateur

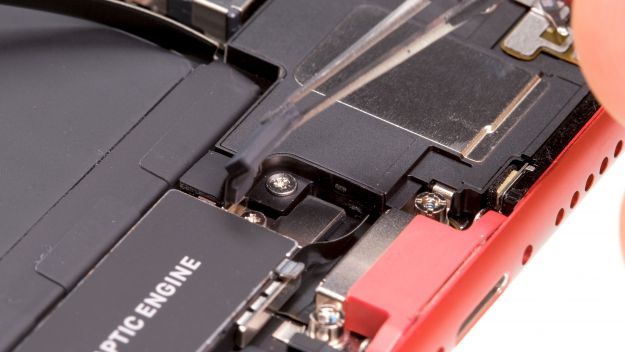

          2 × 1,5 mm Phillips 1 × 3,0 mm Portée 2,3 mm Standoff

        • Retirer les vis qui fixent le haut-parleur dans l’unité.

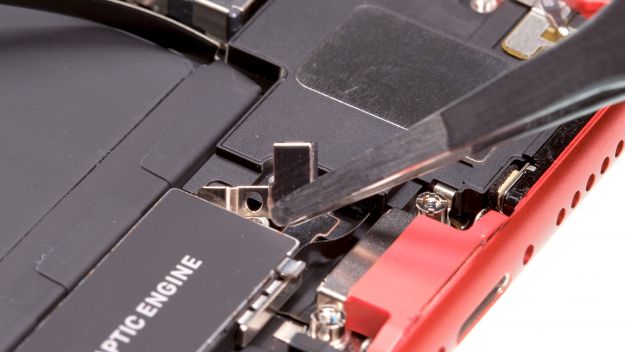

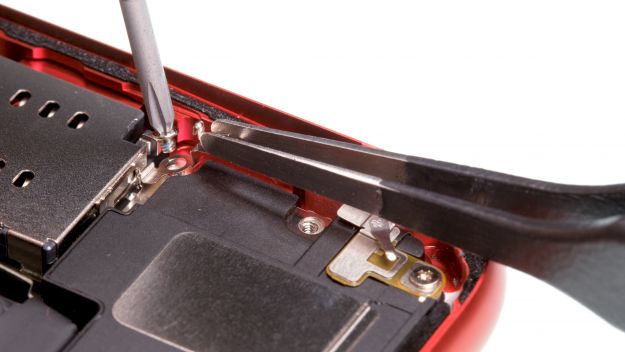

      • Une des vis tient également un petit clip métallique. Rappelez-vous l’orientation de cette pince afin de pouvoir l’insérer correctement par la suite. Une autre vis tient un petit câble flexible – il y a une autre vis en dessous.
      • Il y a des tournevis spéciaux pour les vis d’écartement, qui ont une broche de centrage au milieu. C’est le moyen le plus simple de desserrer les vis. Vous pouvez aussi utiliser un tournevis à fente étroite pour desserrer les vis.

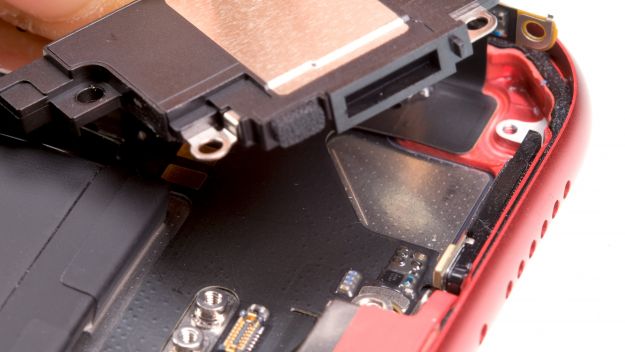

      • Le haut-parleur est collé sur le bord inférieur de l’appareil. Utilisez de l’air chaud pour faciliter l’enlèvement de la colle.


        • Lève légèrement le haut-parleur et retire-le de l’appareil.

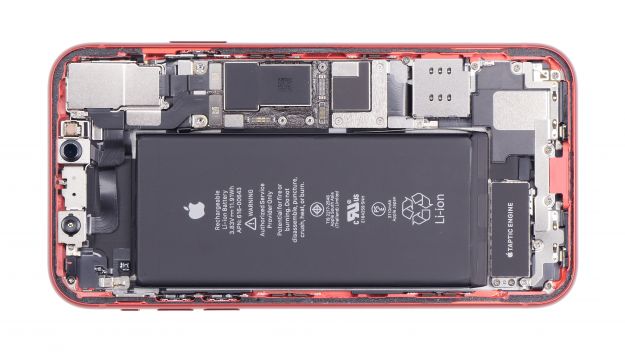

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Retrait de la batterie

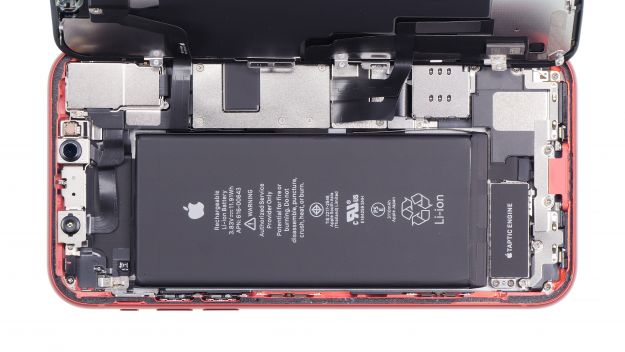

        Les six languettes des bandes adhésives sont maintenant librement accessibles – vous pouvez les retirer avec précaution.

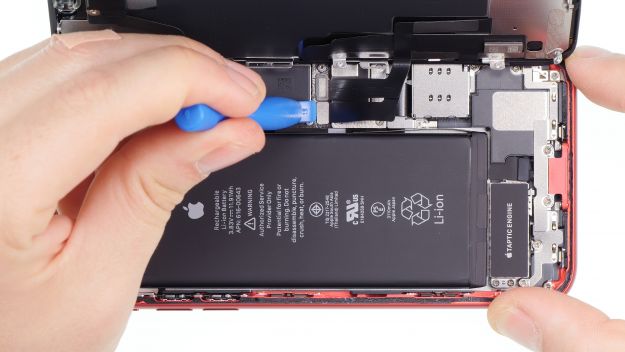

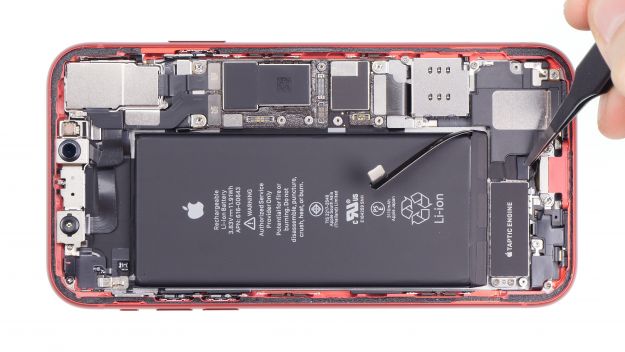

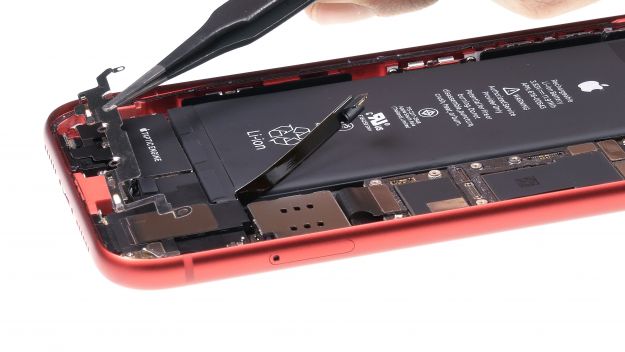

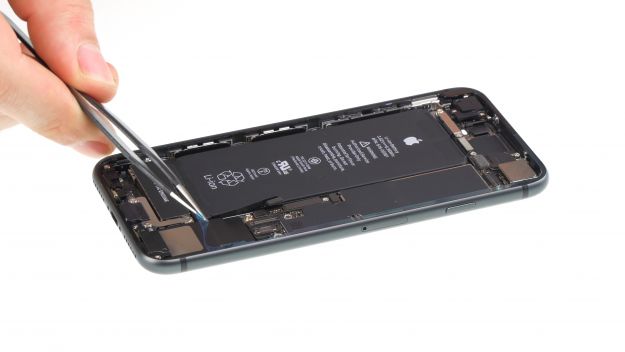

        • Desserrer la languette noire avec une pincette et la tirer doucement.
        • Vous pouvez maintenant retirer la bande adhésive avec vos doigts ou la saisir fermement avec la pincette et l’enrouler progressivement.

      • Pendant que vous tirez, vous devez garder la bande adhésive aussi plate que possible, sinon elle se déchirera. Tenez fermement la batterie et l’iPhone pendant que vous relâchez la bande adhésive pour éviter que la batterie ne tombe de l’appareil.
      • Attendez-vous à ne pas endommager les autres composants ou les câbles souples lorsque vous les retirez.

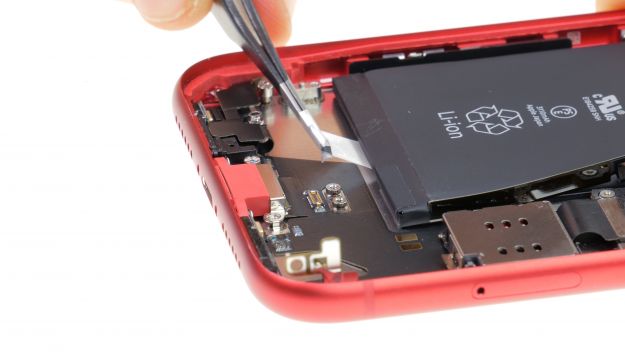

      • Si une bande adhésive se déchire, faites doucement levier pour retirer la batterie avec une large étincelle. Essayez de ne pas trop plier la batterie. Si nécessaire, chauffez l’appareil par le dessous afin de détacher l’adhésif restant avec la chaleur.

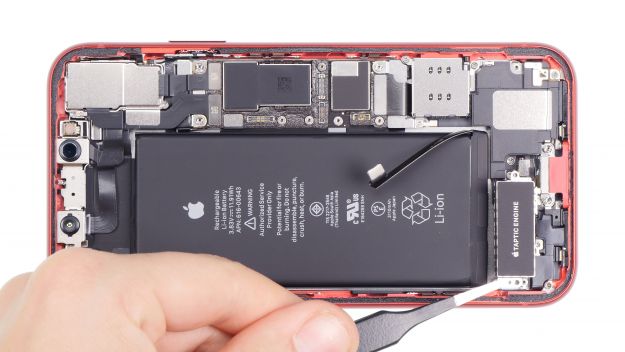

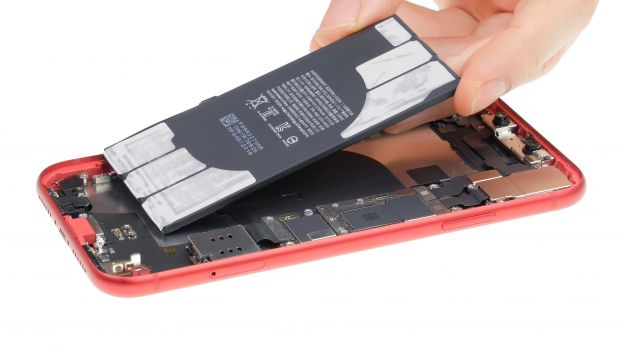

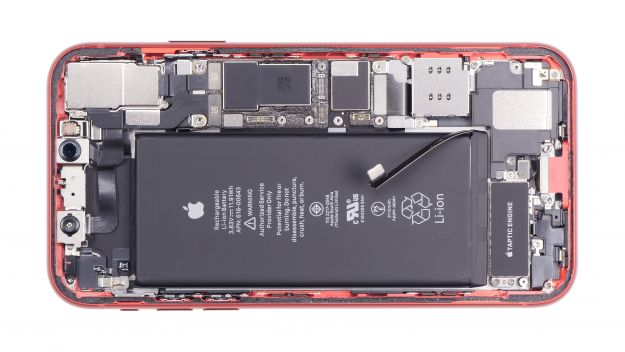

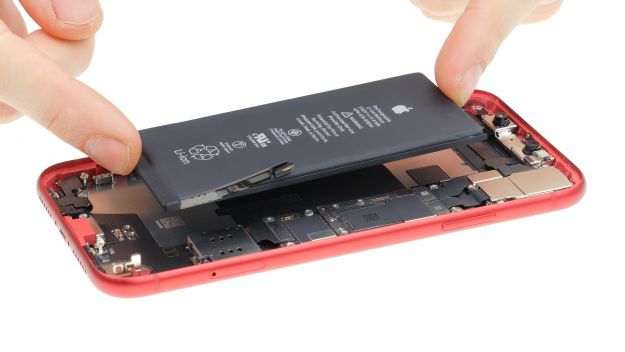

        • Une fois que vous avez retiré toutes les bandes adhésives, vous pouvez retirer la batterie de l’iPhone.





        Les bons outils pour votre réparation

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Préparer la batterie




        N’utilisez pas d’autre colle ou ruban adhésif double face, mais utilisez des bandes adhésives appropriées. De cette façon, vous pourrez retirer la batterie plus tard de la même manière. Vous avez peut-être déjà reçu les bandes adhésives correspondantes avec votre pile de rechange, vous ne devez donc pas les obtenir séparément. Si vous commandez chez iDoc, nous vous fournissons des rubans adhésifs assortis à la batterie de votre iPhone 11.

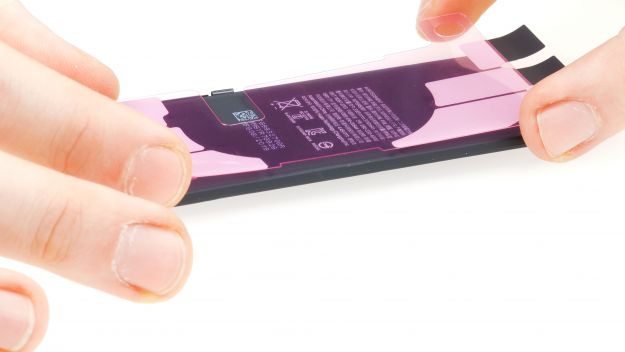

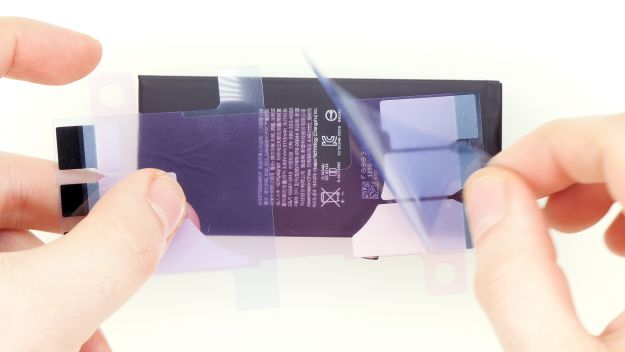

        • Enlevez d’abord le film protecteur bleu et placez les bandes adhésives au milieu de la batterie. Veillez à ce qu’elle ne soit pas trop haute ou trop basse pour que vous puissiez facilement rabattre les languettes.
        • Puis collez les languettes noires sur les côtés.

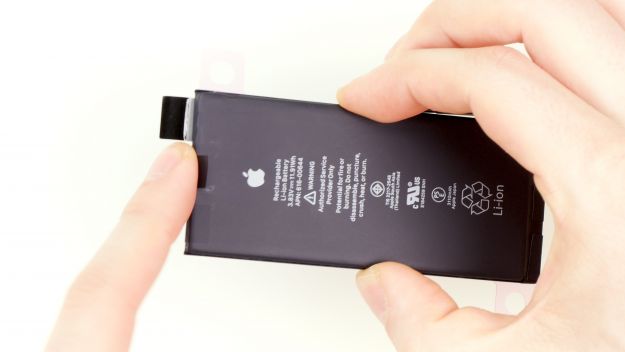

        • Enfin, retirez le film protecteur bleu pour insérer la batterie dans l’iPhone 11.



        Étape Suivante pour réparer la batterie de l’iPhone 11 : Installation de la batterie




        Vous pouvez maintenant remettre la pile en place. Vous pouvez aussi installer d’abord le haut-parleur et le TapticEngine. Si vous préférez suivre ces étapes, il sera plus facile de positionner la batterie plus tard.

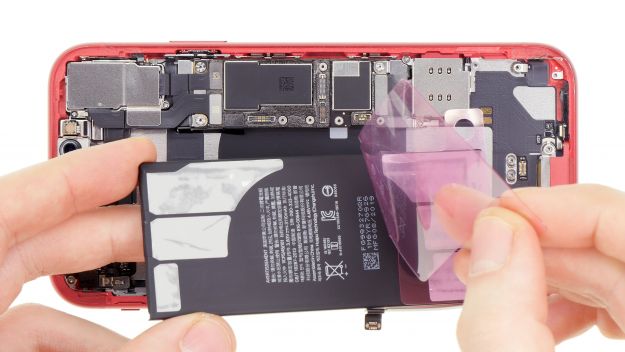

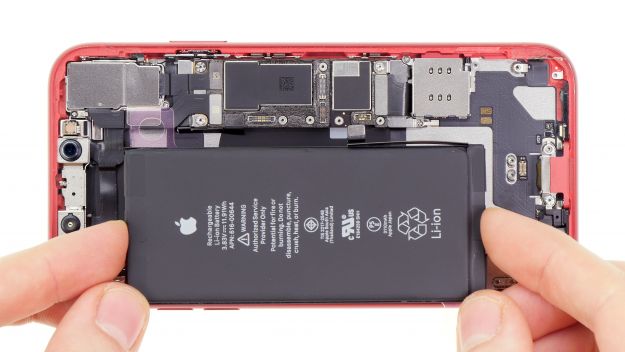

        • Premièrement, placez la batterie sur un bord et vérifiez qu’elle est au bon endroit. Le connecteur doit se trouver directement au-dessus du contact de la carte logique. La batterie doit avoir suffisamment d’espace et ne doit toucher à rien.

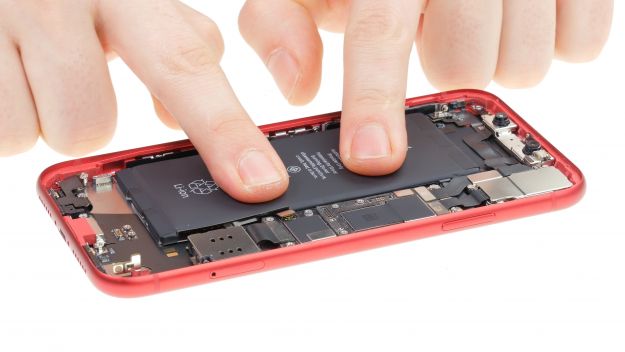

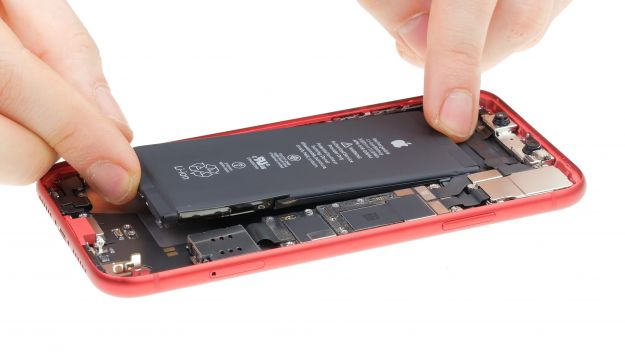

        • Est-ce que tout rentre ? Appuyez ensuite légèrement sur la batterie dans l’appareil.

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Installation du haut-parleur





          2 × 1,5 mm Phillips 1 × 3,0 mm Portée 2,3 mm Standoff

        • L’adhésif ne doit pas couvrir les ouvertures sur le haut-parleur. Vérifiez à nouveau avant de continuer.
        • Maintenant, vous pouvez remettre le haut-parleur en place. Appuyez un peu pour que la colle colle colle à nouveau.
        • Fixez le haut-parleur avec les vis appropriées.
        • Montez également le petit câble flexible.
        • Enfin, vous devez remettre en place le clip métallique à l’aide d’une pincette. Vissez-les.

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Installation du moteur Taptic





          3 × 1,5 mm Phillips Connecteur de moteur Taptic

        • Maintenant, remettez le moteur Taptic dans l’iPhone. Assurez-vous que les trous de vis du Taptic Engine s’adaptent correctement
        • Branchez le connecteur du Taptic Engine, mettez le couvercle et vissez le Taptic Engine.
        • Maintenant vous pouvez remettre le couvercle en caoutchouc.


        Étape Suivante pour réparer la batterie de l’iPhone 11 : Mise en place de la plaque de recouvrement





          4 × 1,5 mm Phillips 1 × 1,2 mm Phillips

        • Remettre la plaque de couverture en place et la fixer avec les vis appropriées.

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Connexion de la batterie





          3 × 1,5 mm Phillips Connecteur de batterie

        Reconnectez maintenant le contact de la batterie.

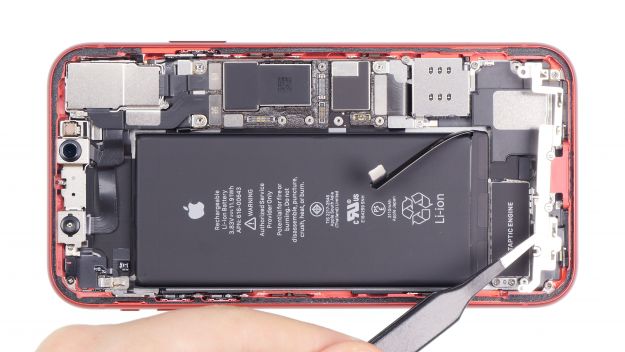

        • Replacez le contact sur sa position sur la carte logique et appuyez dessus.
        • Maintenant vous pouvez remettre le couvercle métallique et le fixer avec les vis.

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Fixation d’un nouvel autocollant de cadre (facultatif)

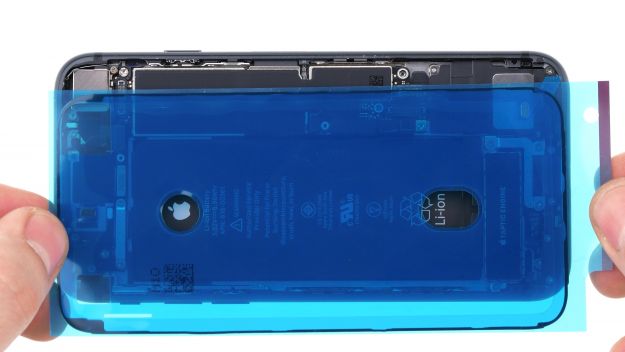

      • Dans les photos, nous vous montrons comment appliquer le cadre adhésif en utilisant l’iPhone 8 comme exemple. L’iPhone 11 est très similaire dans sa conception, donc l’adhésif est appliqué de la même manière.

        • Enlevez les résidus de colle du cadre métallique et de l’écran. Cela garantira un bon ajustement du cadre adhésif.

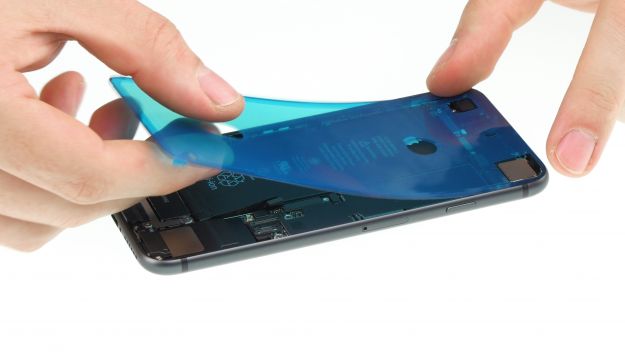

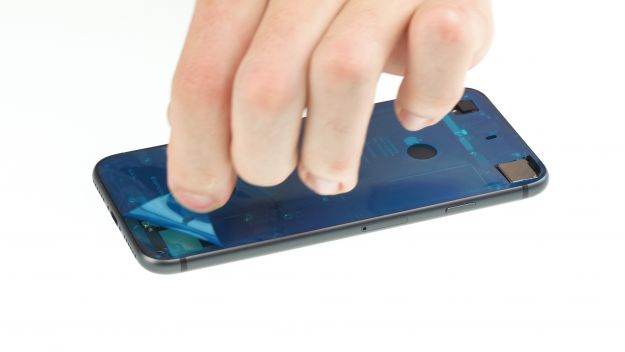

        • Maintenant, vous êtes prêt à appliquer le nouveau cadre adhésif. Retirez le premier film de protection.
        • Premièrement, placez le cadre adhésif sur un bord du boîtier. De là, vous pouvez l’appliquer sur l’appareil petit à petit. N’appuyez pas fermement sur le cadre adhésif avant d’être sûr qu’il est bien en place. Vous pouvez utiliser le spudger en plastique pour cela.
        • Enlevez maintenant le prochain grand film de protection.
        • Ne retirez pas le dernier petit film de protection avant d’avoir connecté l’écran et fixé les plaques de recouvrement. Vous éviterez ainsi que quelque chose ne se colle sur le cadre adhésif.

      • Prêtez attention au bon positionnement du cadre adhésif. Les coins sont différents et aident à trouver la bonne position.
      • L’iPhone n’est plus 100% étanche après réparation !
      • Étape Suivante pour réparer la batterie de l’iPhone 11 : Connexion de l’écran





          Connecteur tactile Connecteur d’affichage Connecteur d’écouteur 5 × 1,1 mm Type Y

        • Maintenant, vous remettez l’unité d’affichage sur le cadre. Pour éviter de trop étirer les câbles flexibles sensibles, il est préférable d’appuyer l’écran contre un objet stable. Veillez à ce que votre iPhone ne glisse pas pendant le travail.
        • Après cela, vous pouvez rebrancher les deux connecteurs d’affichage et le connecteur de l’écouteur.
        • Les connecteurs doivent s’adapter correctement dans l’appareil. Vous ne devez pas les faire glisser sur les fentes de la carte logique, sinon vous pourriez endommager les contacts.


        • Fixez la plaque de couverture avec les vis de même longueur.

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Installation de l’écran

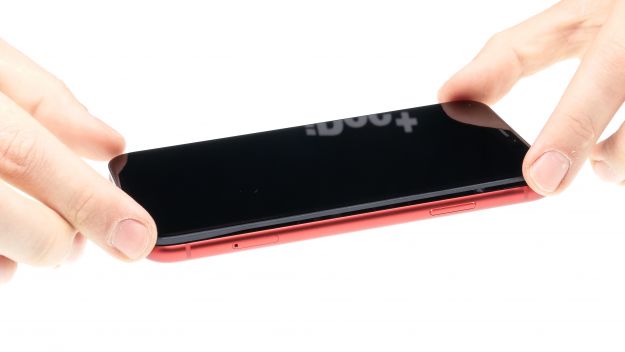

        • Etes-vous sûr que tout se passe comme vous le souhaitez ? Alors il est temps de remettre l’écran en marche ! Prenez-le dans vos deux mains, tenez-le au-dessus du cadre et appuyez lentement.
        • Lorsque le cadre est en place, vous pouvez appuyer progressivement sur tout le cadre.

        Étape Suivante pour réparer la batterie de l’iPhone 11 : Fixation des vis du pentalobe





          2 × 6,8 mm Pentalobe

        • Placez les deux vis pentalobées à gauche et à droite du connecteur Lightning dans le boîtier.
