1ère étape pour réparer la batterie du Google Pixel : Éteindre l’appareil




Eteignez l’appareil avant la réparation.


  • Appuyez et maintenez le bouton de veille jusqu’à ce que « Power off » apparaisse.
  • Appuyez à nouveau pour confirmer.

Étape Suivante pour réparer la batterie du Google Pixel : Lever l’écran




Vous pouvez maintenant démarrer et lever l’écran.

  • Attention, l’écran est très facile à endommager.

    • Premièrement, chauffez la colle sur les bords avec un outil à air chaud à environ 60°C. Répétez l’opération et chauffez l’écran jusqu’à ce que vous puissiez à peine le toucher.
    • Ensuite, glissez un outil métallique très fin entre l’écran et le cadre. Faites glisser ensuite un outil métallique très fin entre l’écran et le cadre. Vous pouvez utiliser d’autres aiguilles pour sortir de l’écran tout autour. Lorsque la colle est détachée partout, vous pouvez soulever l’écran.
    • L’écran est très fin. Si l’écran est très endommagé, vous devez le gratter petit à petit pour le sortir de son cadre. Grattez tout résidu de verre du cadre à l’aide d’un outil métallique plat.

    Étape Suivante pour réparer la batterie du Google Pixel : Déconnexion de l’écran

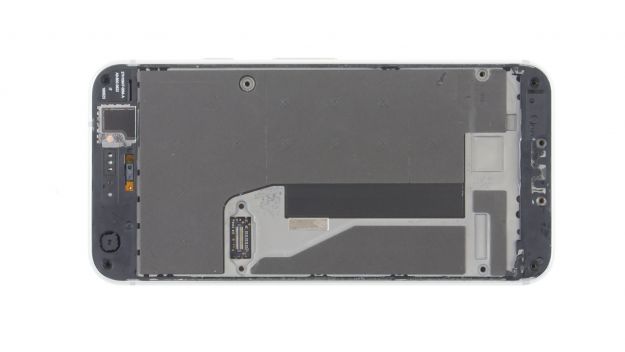

    • Sous l’écran, il y a un câble flexible très délicat. Pliez l’écran très lentement pour ne pas le tendre.

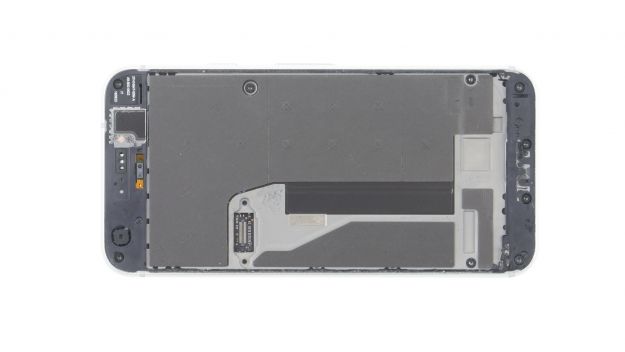

    • Débranchez maintenant le connecteur de l’écran. Retirez d’abord les deux vis Torx T5 de 3,5 mm sur le support.
    • Puis retirez le support et débranchez le connecteur à l’aide d’un outil en plastique.
    • Mettez maintenant l’écran de côté.

  • Comme vous pouvez le voir, l’unité d’affichage est très fragile et l’écran en verre n’a pas de protection supplémentaire, alors soyez très prudent.
  • Étape Suivante pour réparer la batterie du Google Pixel : Suppression du midframe





      9 × 3,5 mm Torx T5 Connecteur

    Il faut maintenant supprimer le midframe. Il est fixé par neuf vis Torx T5 de 3,5 mm.


    • Dévissez ces vis et rangez-les ensemble, pour qu’elles ne se perdent pas.
    • Glissez ensuite un outil en plastique plat dans la petite fente en bas à droite de l’image.

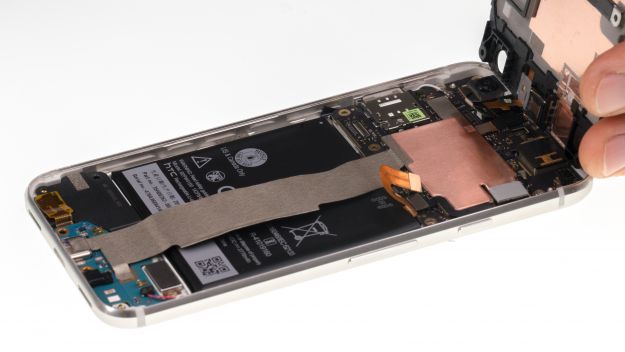

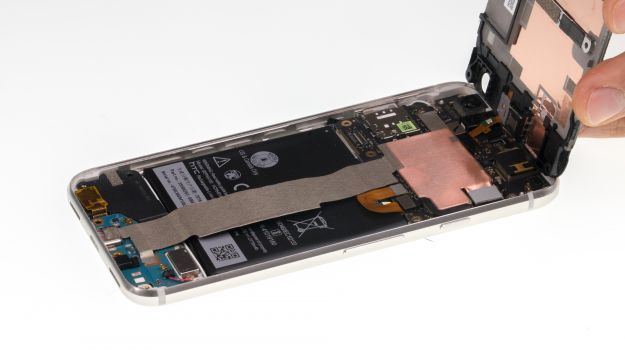

    • Glissez l’outil tout autour de l’appareil, puis retirez le cadre intermédiaire. Vous devriez sentir plusieurs clips se désengager. Ne dépliez pas l’image à plus de 90°, sinon vous pourriez endommager le câble de l’écouteur. Utilisez alors un spudger pour déconnecter le câble de l’écouteur et retirer l’image centrale.

      Étape Suivante pour réparer la batterie du Google Pixel : Retrait du câble flexible





        Connecteur de batterie Connecteur PCB

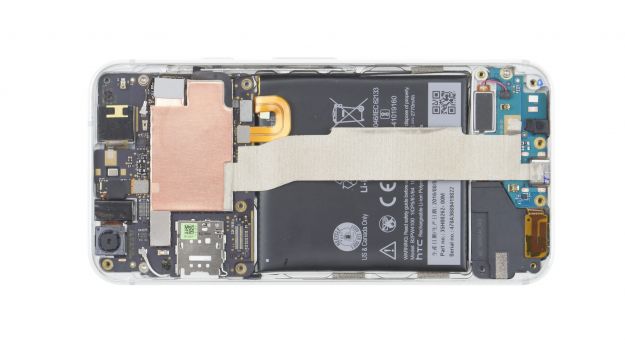

      • Maintenant, utilisez un outil en plastique pour déconnecter le câble flexible de la batterie de la carte mère.

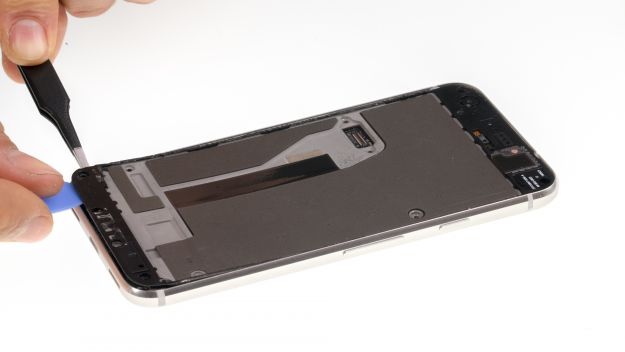

      • Ensuite, utilisez des pinces pour retirer le ruban adhésif des deux côtés du grand câble flexible et débranchez les connecteurs à l’aide d’un outil en plastique.
      • Maintenant, vous pouvez retirer le câble flexible.

      Les bons outils pour votre réparation

      Étape Suivante pour réparer la batterie du Google Pixel : Retrait de la batterie

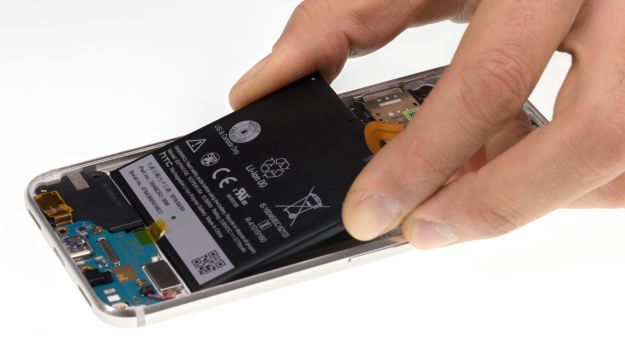

      • Collez un outil en plastique plat sous la batterie des deux côtés pour l’extraire.
      • La batterie est collée avec 2 vis. Si elle ne se détache pas, vous pouvez utiliser de l’air chaud pour chauffer la colle de l’autre côté.

    • Prenez soin de ne pas endommager la batterie. Elle se plie très facilement lorsque vous la retirez, surtout lorsqu’elle est chaude. Ne soufflez pas d’air chaud directement sur la batterie, mais chauffez le côté inférieur de l’appareil. N’utilisez pas d’objets pointus ou métalliques pour extraire la batterie. Utilisez plutôt un large outil en plastique. Si vous constatez que la pile ne s’enlève pas facilement, chauffez le fond de l’appareil et essayez à nouveau plusieurs fois.
    • Étape Suivante pour réparer la batterie du Google Pixel : Mise en place de la pile

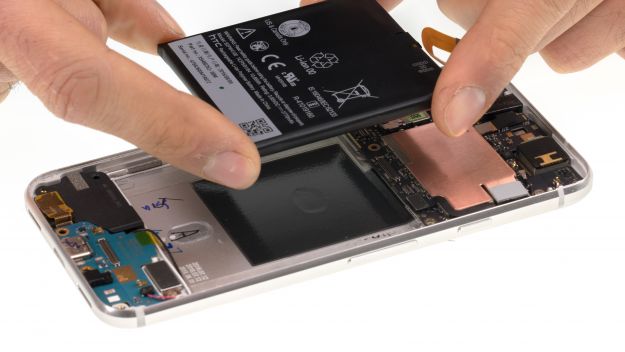

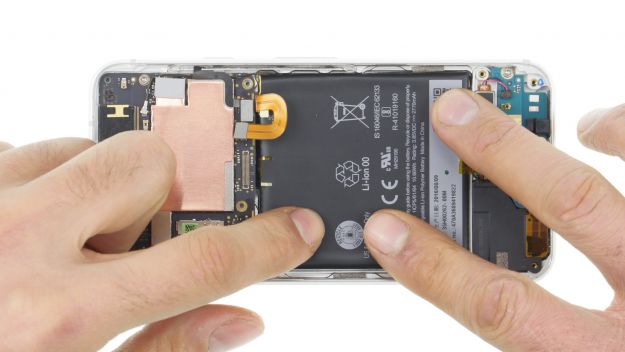

      Insérez maintenant la nouvelle pile. Vous pouvez d’abord découper deux bandes de ruban adhésif double face et les coller dans le cadre. Vous pouvez également utiliser les anciennes bandes.


      • Placez la pile dans le cadre et appuyez dessus avec vos doigts pour la faire adhérer.

    • Assurez-vous que le connecteur est bien placé pour que vous puissiez le brancher.

    • Étape Suivante pour réparer la batterie du Google Pixel : Connexion du câble flexible





        Connecteur PCB Connecteur de batterie

      • Placez le grand câble flexible entre les circuits imprimés dans la bonne direction.
      • Connectez les connecteurs des deux côtés et collez-les à l’aide du ruban adhésif fourni.
      • Connectez maintenant le connecteur de la batterie.

    • Ne glissez pas sur les prises et n’endommagez pas les petites broches. Positionnez le câble comme sur la photo. Il est possible de le brancher dans le mauvais sens.

    • Étape Suivante pour réparer la batterie du Google Pixel : Installation du midframe





        Connecteur 9 × 3,5 mm Torx T5

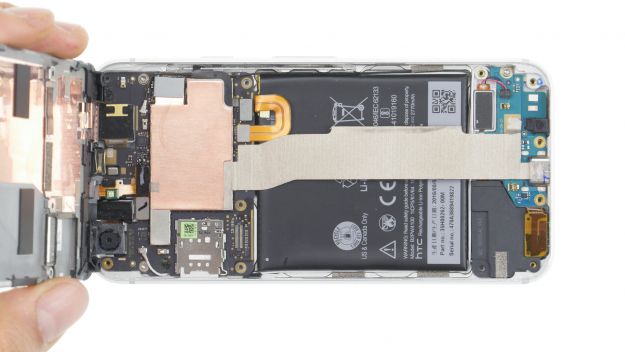

      • Maintenant, placez le cadre intermédiaire sur un bord et connectez-le soigneusement à la carte mère.
      • Placez-le dans le cadre et appuyez tout autour pour le mettre en place.
      • Maintenant, vous pouvez revisser les neuf vis T5 de 3,5 mm.
      • Premièrement, placez l’écran sur un bord et branchez le connecteur. Cela peut nécessiter plusieurs essais. Veillez à ne pas endommager le connecteur.

      Étape Suivante pour réparer la batterie du Google Pixel : Fixation de l’autocollant du cadre




    • Si vous ne faites que remplacer la batterie, cette étape est facultative. Vous pouvez également réutiliser les anciens résidus de colle. Si vous installez un nouvel écran, vous avez besoin d’un autocollant de cadre, afin que la pièce de rechange tienne. Dans tous les cas, veillez à ce que la colle soit bien répartie et ne présente pas de grumeaux, sinon l’écran ne tiendra pas uniformément dans le cadre.
    • Placez l’autocollant de cadre sur l’écran pour protéger votre appareil contre les projections d’eau.


      • Enlevez soigneusement le plus de résidus de colle possible avec un outil en plastique souple.
      • Premièrement, mettez l’autocollant de cadre sur l’écran avec le film de support pour vérifier l’alignement.
      • Ensuite, enlevez le premier film de support et collez l’autocollant de cadre.
      • Une fois qu’il est bien collé, enlevez également le second film de support.

      Étape Suivante pour réparer la batterie du Google Pixel : Joindre l’affichage





        2 × 3,5 mm Torx T5

      Placez l’écran sur le bord supérieur de l’appareil.


      • Reconnectez le connecteur de l’écran.
      • Vissez le support avec les deux vis T5.

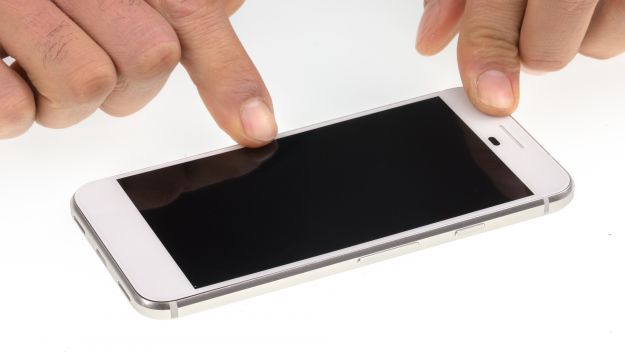

      • Placez l’écran dans le cadre et assurez-vous qu’il est bien placé.
      • Rechauffez maintenant l’écran pour que la colle colle colle mieux.
      • Pressez sur l’écran tout autour du cadre. Appuyez plus longtemps pour le faire coller. Vous pouvez également utiliser des pinces pour le fixer.
