Pour commencer la réparation de votre Pixel 3

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie du Google Pixel 3 : Éteindre l’appareil




Éteindre l’appareil avant la réparation.


  • Appuyer et maintenir le bouton de veille jusqu’à ce que « Power off » apparaisse.
  • Appuyer à nouveau pour confirmer et attendre que l’appareil se soit éteint.

Étape Suivante pour réparer la batterie du Google Pixel 3 : Retrait de la couverture arrière




Pour décoller la couverture arrière collée, utilisez un pistolet thermique ou un sèche-cheveux ordinaire. La colle chaude est plus facile à détacher, ce qui vous permet de retirer la couverture arrière. La façon la plus simple de détacher la couverture arrière est d’utiliser un des outils tels que l’iPlastix ou l’iFlex. Vous aurez également besoin de plusieurs pics pour décoller le couvercle arrière tout autour.


  • chauffez l’endroit où vous commencez et placez une ventouse au bas de la couverture arrière.
  • Pressez un outil plat entre le dos de la couverture et le cadre et tirez sur la ventouse.

  • L’iPlastix est en plastique, donc il ne raye pas l’appareil. En revanche, il est très souple et délicat à insérer.
  • Be Attention, la couverture arrière peut se casser très facilement. Si nécessaire, appliquer la chaleur plusieurs fois et essayer à nouveau. Retrait de la couverture arrière peut prendre une demi-heure. Prenez un peu plus de temps et travaillez soigneusement pour assurez-vous de ne rien casser.

    • Une fois que l’outil est Insérez un pic dans la fente pour la maintenir ouverte. Ensuite, faites fonctionner l’outil sur tout le pourtour pour décoller progressivement la colle. Une fois le couvercle arrière est desserré, le soulever très légèrement. L’empreinte digitale Le capteur situé sous la caméra est toujours relié par un câble.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Débranchement du capteur d’empreintes digitales





      2 × 4,1 mm Phillips Connecteur d’empreintes digitales

    Le connecteur du capteur d’empreintes digitales est sécurisé par un couvercle en plastique noir.


    • Desserrer les deux vis Phillips du couvercle. Utilisez un tournevis PH00 approprié (empreinte cruciforme).
    • Enlevez le couvercle qui est accroché en dessous.
    • Séparez soigneusement le contact avec un spudger en plastique.

  • Toujours le levier d’un côté où il n’y a pas de composants sur la carte mère. Cela permettra d’éviter les dommages. Faites attention à ne pas endommager la prise de courant sur la carte ou la fiche.

    • Enfin, vous pouvez mettre le couvercle arrière de côté.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Suppression du midframe





      2 × 1,9 mm Phillips 2 × 4,0 mm Phillips 1 × 4,2 mm Phillips

    Le contact de la batterie et de nombreux autres contacts sont situés sous un cadre en plastique. La bobine de charge pour la recharge sans fil est également fixée à ce cadre.


    • Desserrer les vis de différentes longueurs du cadre central.

  • Notez la position des vis afin de ne pas les confondre lors de leur remise en place. Le tapis magnétique iDoc est particulièrement adapté pour stocker en toute sécurité les vis et autres petites pièces métalliques pendant les réparations.

    • Lorsque toutes les vis sont desserrées, vous pouvez retirer le cadre avec la bobine.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Débranchement de la batterie





      Connecteur de batterie

    • Maintenant, le connecteur de la batterie est libre.
    • Pour éviter les courts-circuits pendant la réparation, débranchez la batterie.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Retrait de la batterie





      Boutons externes Connecteur

    • Déconnectez d’abord le connecteur des boutons de commande de la carte mère. Le câble flexible des touches passe sur la batterie et pourrait sinon être endommagé lors de l’utilisation du levier.

    La batterie du Pixel 3 n’est pas collée aussi solidement que celle des autres smartphones. Il y a des languettes sur le côté gauche pour retirer les bandes adhésives (image 3) sous la batterie.

  • Nous n’avons pas résolu le problème de la batterie en retirant les bandes adhésives, car nous avons changé l’affichage de notre Pixel 3 et nous voulions continuer à utiliser la batterie d’origine avec son adhésif.

    • Enlevez d’abord la feuille gris foncé qui est collée sur la batterie et la carte mère. La feuille se déchire très facilement, mais ce n’est pas trop important.

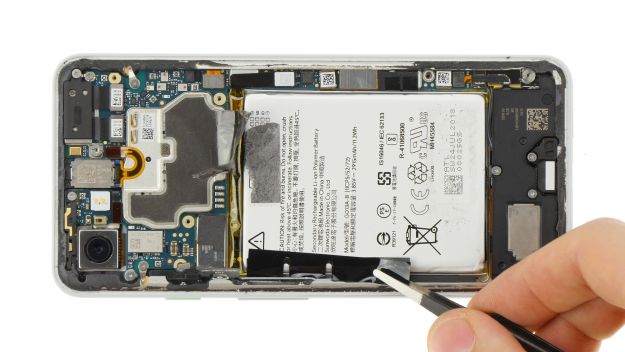

    • Desserrer ensuite les languettes sur le côté gauche de la pile et retirer les bandes adhésives.

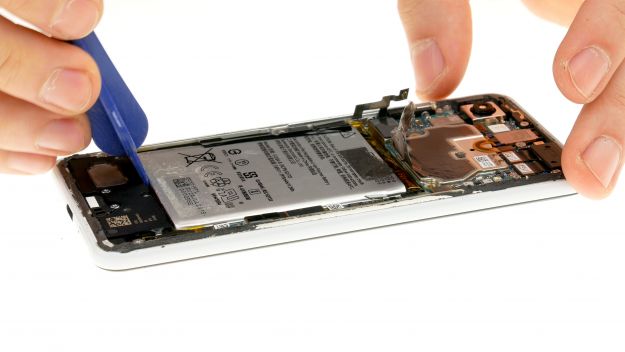

    • Si un ruban adhésif se casse, utilisez un large outil en plastique sur le fond et le côté gauche de la pile pour le soulever.

  • Attention de ne pas plier la batterie ou d’endommager l’emballage. Vous pouvez chauffer la colle pour la retirer plus facilement. Cependant, ne chauffez jamais la pile directement, mais chauffez la colle par le bas, c’est-à-dire par le côté de l’écran.

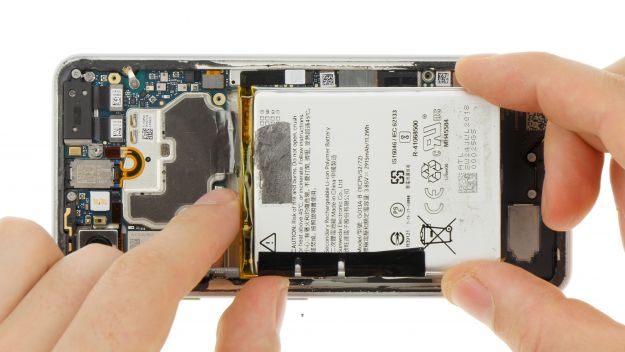

    • Si la batterie peut être soulevée, utilisez un outil pour la glisser sous la batterie afin d’enlever tout adhésif.

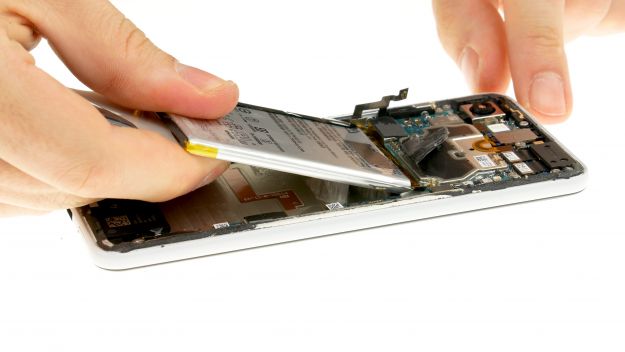

    • Enlevez ensuite la batterie de l’appareil et mettez-la de côté.

    Les bons outils pour votre réparation

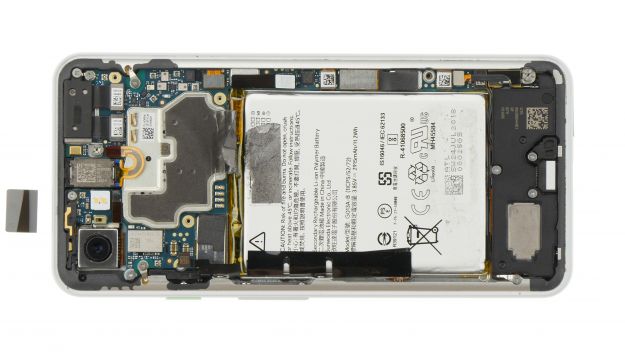

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Mise en place de la pile





      Boutons externes Connecteur

    • Si votre batterie de remplacement n’a pas de colle ou de ruban adhésif, vous pouvez utiliser du ruban adhésif double face fin pour la maintenir en place. N’appliquez pas de colle sur le câble flexible.

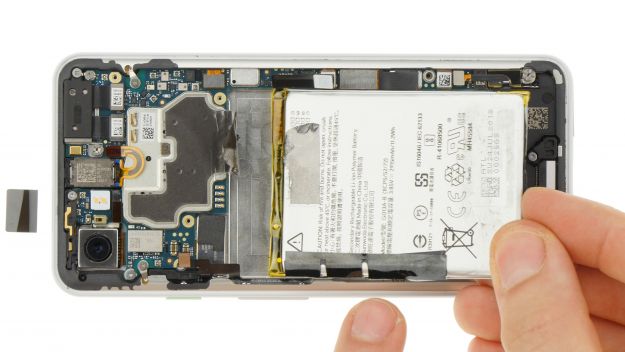

    • Insérer la batterie dans le boîtier.

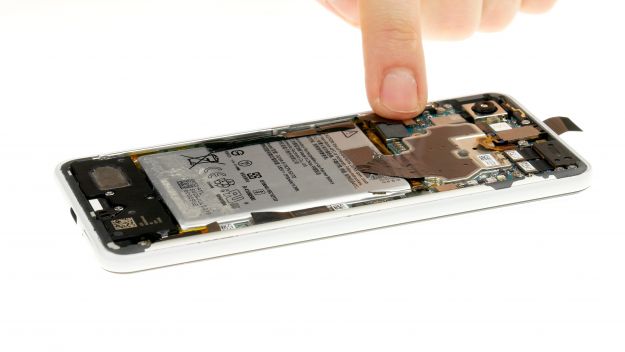

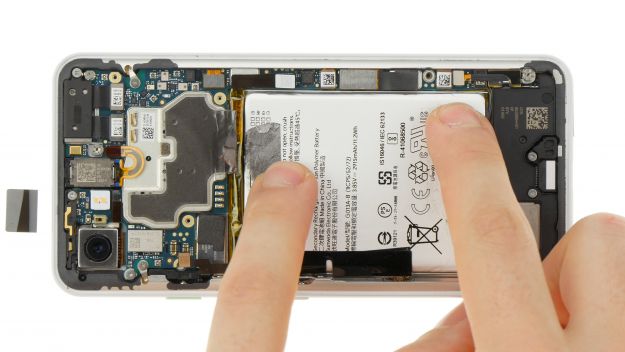

    • Pressez fermement la pile dans le boîtier pour que l’adhésif puisse mieux adhérer.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Connexion de la batterie





      Connecteur de batterie

    • Connectez la batterie à la carte mère. Appuyez sur le contact du connecteur de la carte mère jusqu’à ce qu’il s’enclenche en place.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Insertion du midframe





      2 × 1,9 mm Phillips 2 × 4,0 mm Phillips 1 × 4,2 mm Phillips

    • Positionner le cadre central et le fixer avec les vis Phillips de différentes longueurs.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Connexion du capteur d’empreintes digitales





      Connecteur d’empreintes digitales 2 × 4,1 mm Phillips

  • Avant de fixer la couverture arrière, examinez de plus près la colle sur les bords. Si elle est plissée à certains endroits et plus épaisse, la couverture arrière risque de ne pas être à plat. Retirez la colle à ces endroits. Vous pouvez également enlever toute la colle et utiliser un nouveau cadre adhésif. En général, il reste suffisamment de colle sur le panneau arrière pour que vous puissiez le fixer au cadre.
  • Mettez le couvercle arrière en place et reconnectez le capteur d’empreintes digitales.
  • Puis remettez la couverture en plastique. Il doit être placé sous le câble flexible du cadre intermédiaire.
  • Remettre ensuite les deux vis Phillips en place.
  • Étape Suivante pour réparer la batterie du Google Pixel 3 : Tester le dispositif





    • Avant de fermer définitivement l’appareil, vous devez le tester.

  • Ici, sur l’image, vous pouvez voir le pixel 2, mais cette étape fonctionne de la même manière pour le pixel 3.

    • Allumez l’appareil et testez l’écran.
    • Réglez la luminosité au minimum et au maximum.
    • Faites glisser une icône d’application sur tout l’écran pour vous assurer que le toucher fonctionne partout.

    Étape Suivante pour réparer la batterie du Google Pixel 3 : Installation de la couverture arrière





    • Retourner le dos de la couverture dans sa position initiale.

    • Appuyer sur le dos de la couverture pour que la colle colle colle.

  • You peut également chauffer votre appareil à l’air chaud, puis le fixer ou le peser avec quelques livres pour que la colle colle mieux.
