Guide de réparation de la batterie de Google Pixel 2 XL

Pour commencer la réparation de votre Pixel 2 XL

Si vous êtes bloqué ou si vous avez des questions, vous pouvez poster un commentaire. Nous serons heureux de vous aider.

1ère étape pour réparer la batterie du Google Pixel 2 XL : Éteindre l’appareil

Éteindre l’appareil avant la réparation.

• Appuyer et maintenir le bouton de veille jusqu’à ce que « Power off » apparaisse.
• Appuyer à nouveau pour confirmer et attendre que l’appareil se soit éteint.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Supprimer l’écran

Maintenant, vous pouvez démarrer et enlever l’écran.

L’écran est très facile à endommager. Il vaut mieux chauffer l’écran plusieurs fois si vous sentez une résistance, plutôt que de le plier. N’insérez jamais l’outil à plus de 5 mm. N’utilisez pas non plus l’outil comme un levier, mais faites-le glisser à plat le long des bords pour libérer la colle.

• Premièrement, chauffez la colle autour des bords avec un outil à air chaud à environ 60°C. Répétez l’opération et chauffez l’écran jusqu’à ce que vous puissiez à peine le toucher.
• Ensuite, fixez une ventouse en bas de l’écran sur le connecteur USB et tirez dessus.
• Ensuite, faites glisser un outil très fin et plat entre l’écran et le cadre et faites-le glisser sur le bord pour libérer un coin de l’écran.
• Ensuite, faites glisser un pic entre le cadre et l’écran. Vous pouvez utiliser d’autres pics pour sortir de l’écran tout autour. N’insérez aucun outil de plus de 5 mm !
• Lorsque la colle est détachée partout, vous pouvez soulever l’écran. Pliez soigneusement l’écran vers le haut (comme sur l’image), car il y a encore 2 câbles flexibles attachés.

L’écran est très fin. Si l’écran est très endommagé, vous devez le racler petit à petit pour le sortir de l’image. Grattez tout résidu de verre du cadre à l’aide d’un outil métallique plat.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Débranchez l’écran

Connecteur

• Sous l’écran, il y a deux câbles flexibles très délicats. Repliez l’écran avec précaution, afin de ne pas les tordre.
• Enlevez le couvercle en plastique marqué « 1 » en glissant un outil plat dans l’espace et en le faisant sortir.
• Enlevez ensuite le couvercle n°. 2. Il comporte une petite bande adhésive que vous devez également détacher.
• Débranchez les deux connecteurs à l’aide d’un spudger.

Faites très attention au contact inférieur. A côté du connecteur, il y a des composants sur la carte de circuit imprimé qui peuvent facilement être endommagés.

• Mettez maintenant l’écran de côté.

Comme vous pouvez le voir, l’unité d’affichage est très fragile et l’écran en verre n’a pas de protection supplémentaire, donc soyez très prudent.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Supprimer le midframe

11 × 2,7 mm Phillips

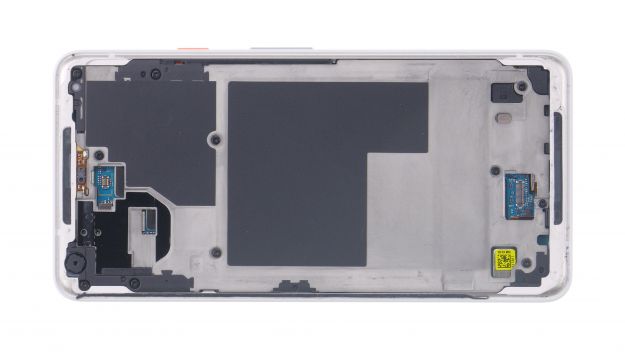

Il faut maintenant supprimer le midframe.

• Dévissez toutes les vis et rangez-les ensemble, pour qu’elles ne se perdent pas. Elles sont de la même longueur, donc vous ne les mélangerez pas.

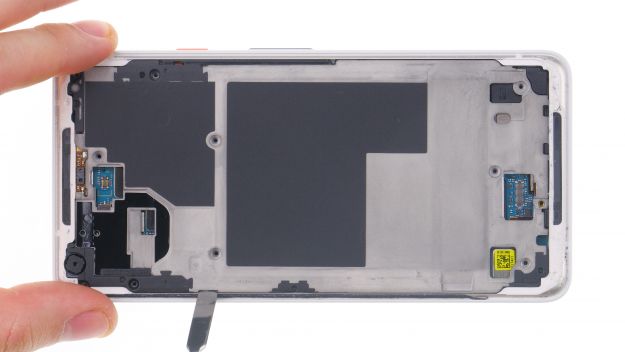

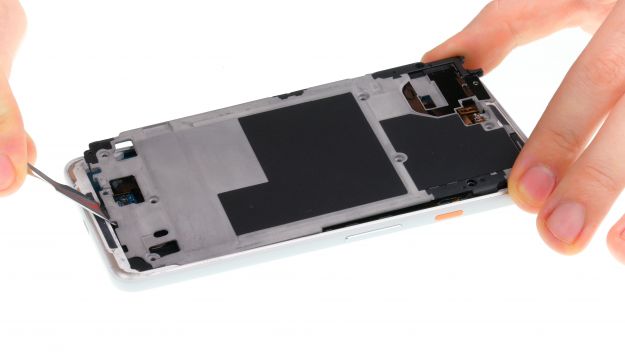

• Puis faites glisser un outil en plastique plat dans la petite fente en bas à droite de l’image.

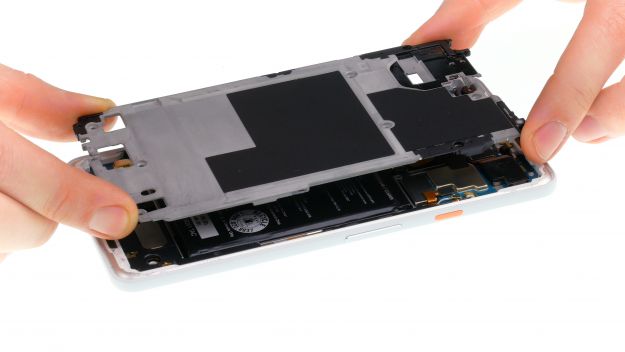

• Faites glisser l’outil tout autour de l’appareil, puis retirez le cadre intermédiaire. Vous devriez sentir plusieurs clips se désengager.
• Une fois que tous les clips sont libérés, vous pouvez retirer le cadre intermédiaire.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Débranchez la batterie

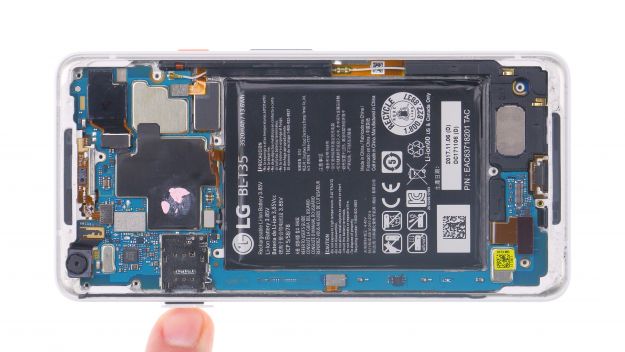

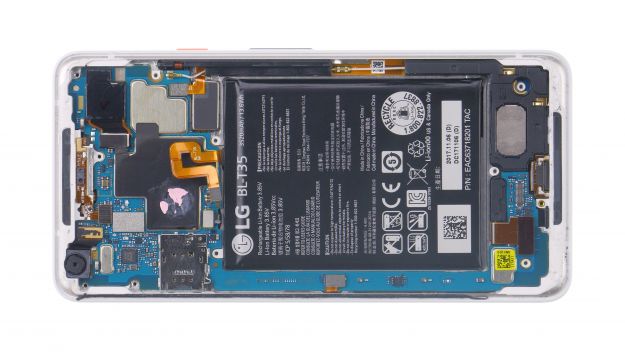

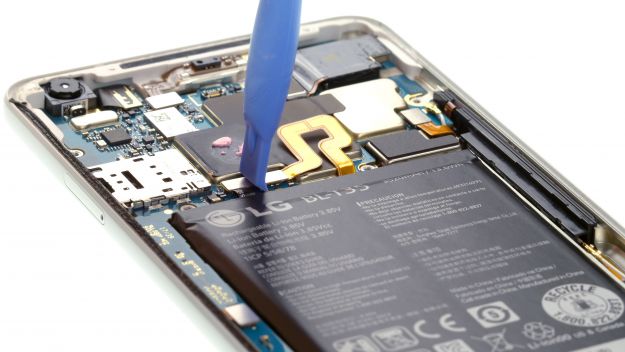

• Débranchez maintenant le connecteur de la batterie de la carte mère pour éviter les courts-circuits.

Utilisez des outils en plastique pour toutes les pièces électriques, car le balayage métallique raye les contacts et provoque des courts-circuits.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Retirer le plateau de la carte SIM

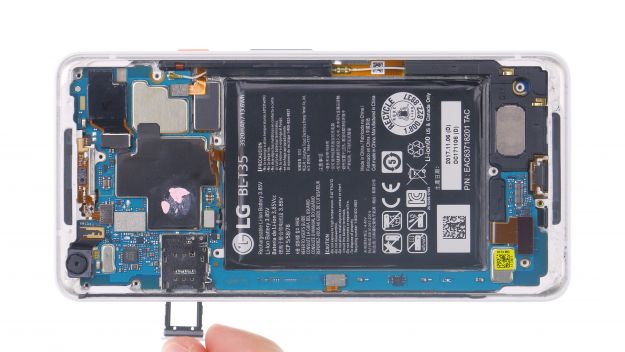

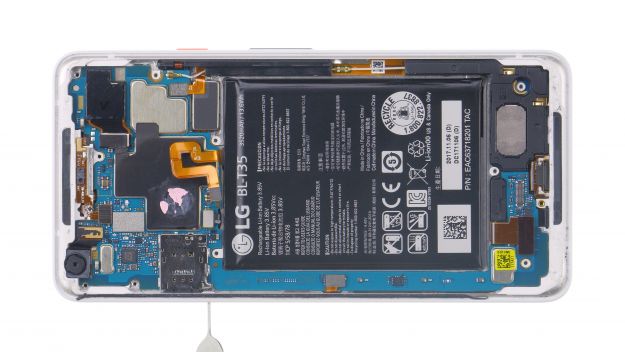

• Insérer l’outil SIM dans le trou du plateau SIM.
• Une fois le plateau sorti, le retirer.

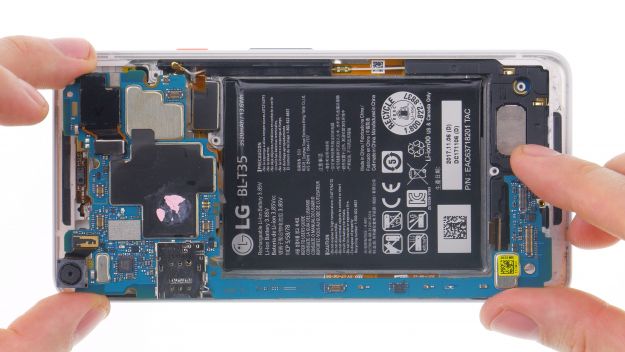

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Supprimer la carte mère

Antenne Connecteur

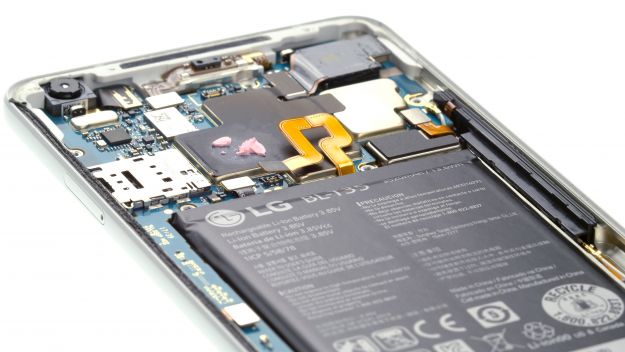

• Séparez la fiche de l’antenne avec une légère torsion de la pince.
• Débranchez les connecteurs de la carte mère.

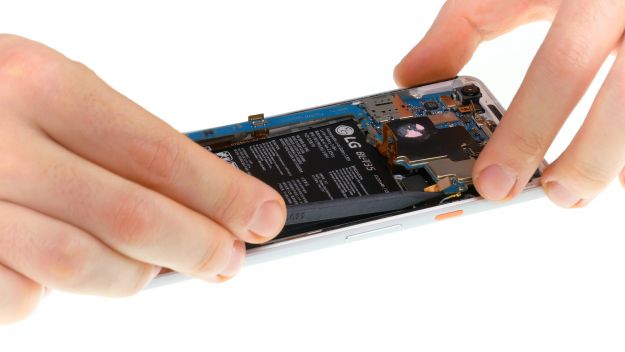

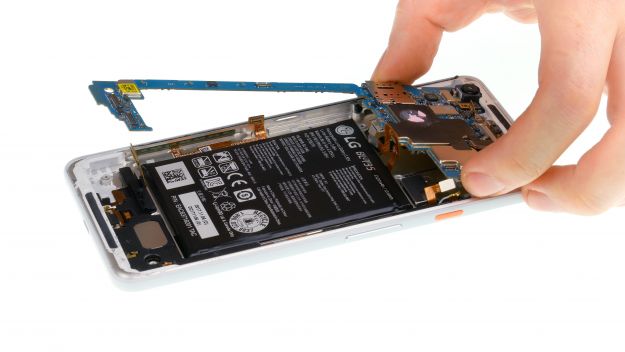

• Extrayez la carte mère et retirez-la. Insérez d’abord un outil en plastique pointu dans le coin intérieur de la carte mère.

La carte mère est très longue et mince, faites attention à ne pas la casser. Soulevez à différents endroits et retirez la carte mère en oblique. Ne retirez la carte mère qu’une fois qu’elle est complètement libérée.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Supprimer l’orateur

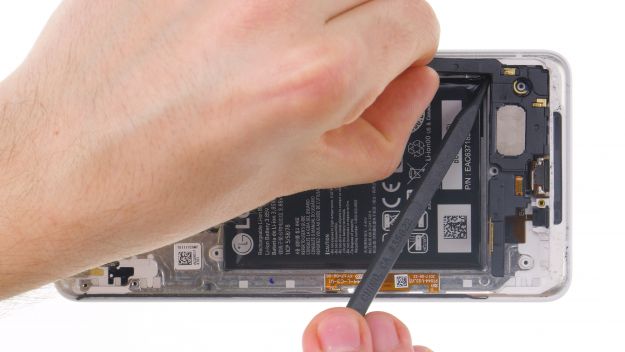

Utiliser un outil en plastique pour sortir le haut-parleur dans le coin.
• Sortir le haut-parleur de l’appareil.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Retirer la carte USB

Antenne

Faites très attention car le câble USB se casse très facilement.

Faites très attention car le câble USB se casse très facilement.

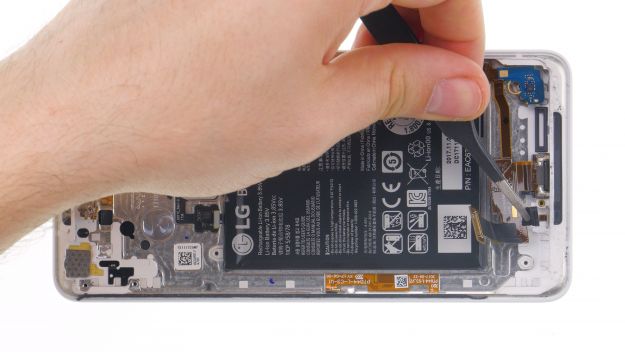

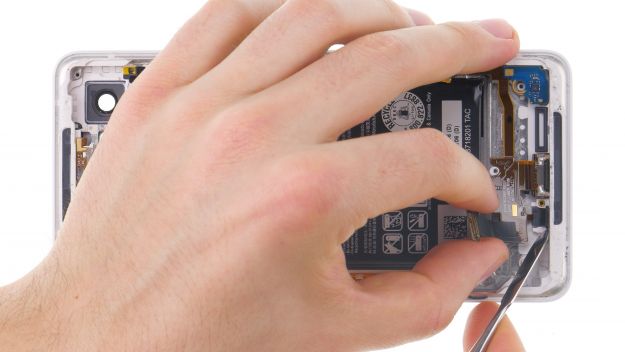

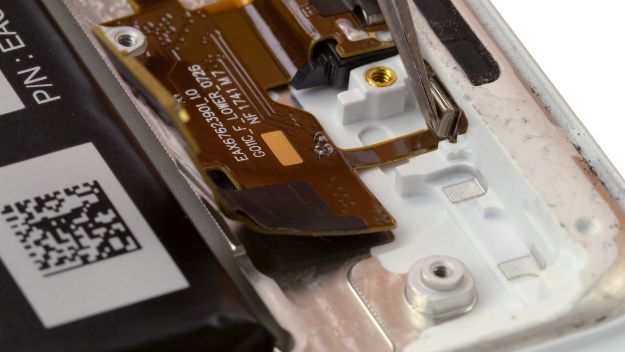

• Débranchez d’abord la fiche du câble d’antenne. Saisissez-le par la prise et déconnectez-le avec une légère torsion.

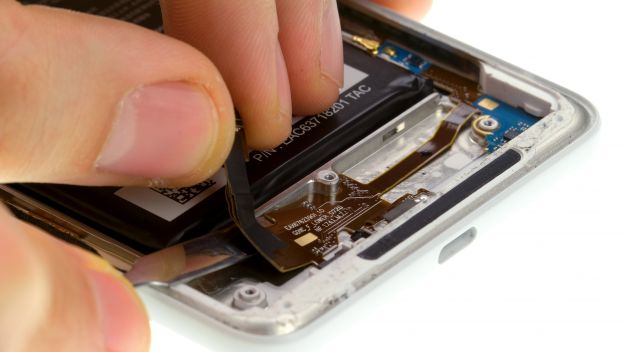

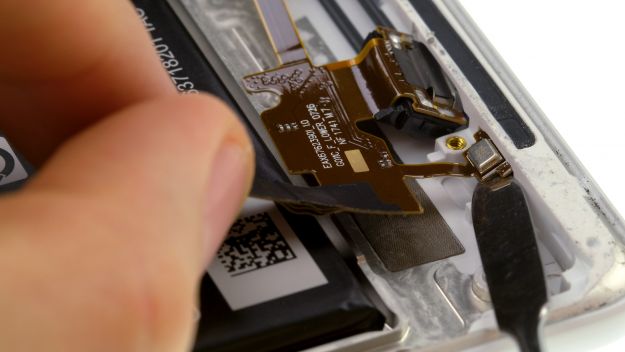

• chauffez le câble USB flexible pour ramollir l’adhésif.
• Glissez un outil plat sous le câble flexible et retirez-le progressivement.
• La partie supérieure près de la prise de l’antenne a une colle très forte. Mettez un outil en plastique sous la planche et détachez la colle très soigneusement.
• Enlevez le support en plastique du microphone à côté du port USB et retirez ensuite le microphone collé du cadre.
• Une fois que tout le câble flexible USB s’est détaché, vous pouvez le retirer de l’appareil.

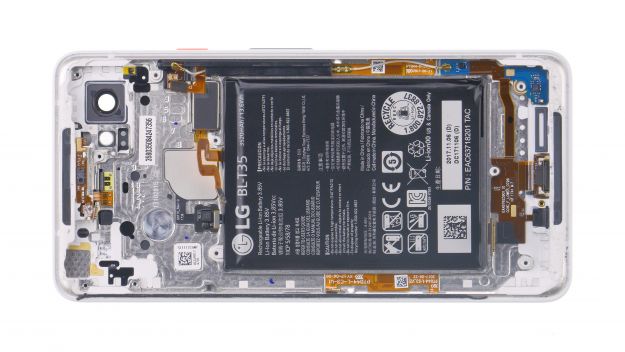

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Enlever la batterie

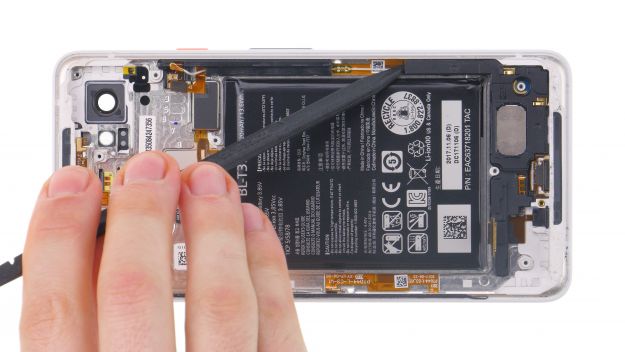

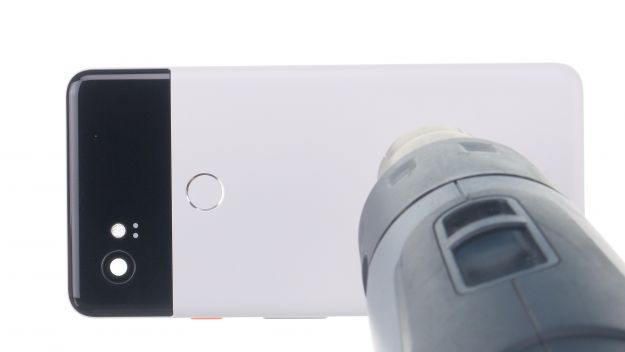

• La colle de la batterie est la plus forte au centre. Chauffez le boîtier arrière, mais pas la batterie directement pour la décoller.

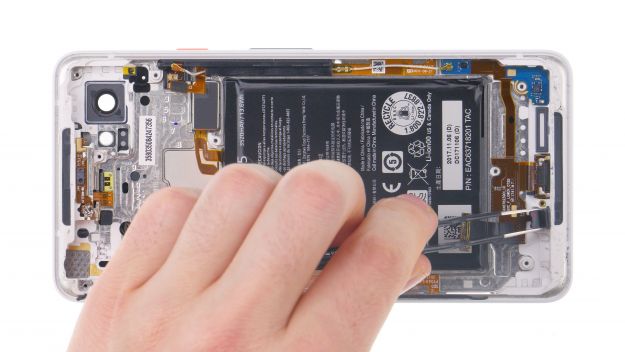

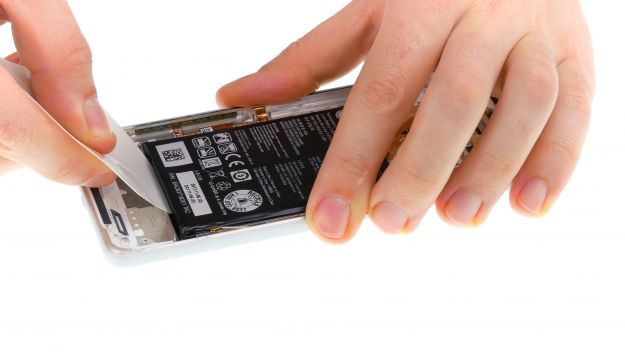

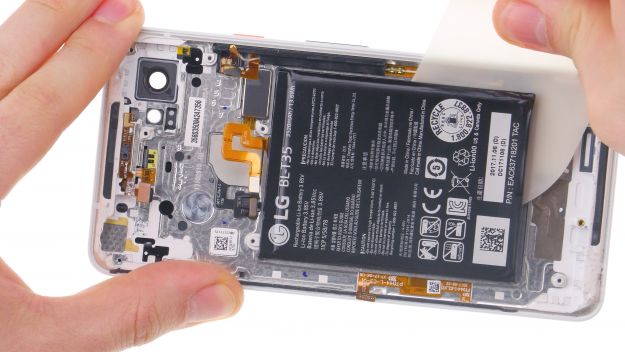

• Glissez un outil en plastique plat tel que l’iPlastix sous la batterie. Essayez de libérer la colle sans forcer sur la batterie.
• Laisser l’outil coincé sous la batterie et chauffer le boîtier arrière plusieurs fois.
• Avancer prudemment avec votre outil pour séparer la colle.

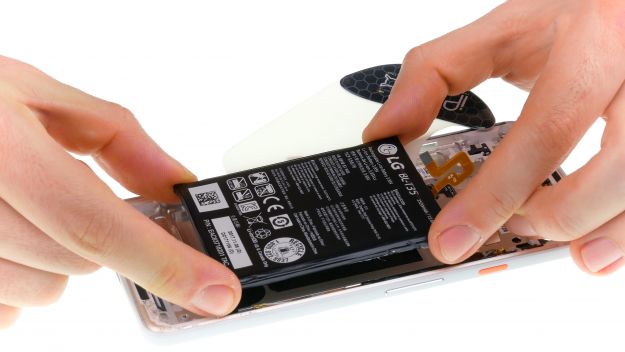

• Une fois la colle libérée partout, vous pouvez retirer la batterie.

Prenez garde à ne pas endommager la batterie. Elle se plie très facilement lorsque vous la sortez, surtout lorsqu’elle est chaude. Ne soufflez pas d’air chaud directement sur la batterie, mais chauffez la partie inférieure de l’appareil. N’utilisez pas d’objets pointus ou métalliques pour extraire la batterie. Utilisez plutôt un large outil en plastique. Si vous constatez que la pile ne s’enlève pas facilement, chauffez le fond de l’appareil et essayez à nouveau plusieurs fois.

Il y a d’autres connecteurs et pièces à côté de la batterie. Veillez à ne pas les endommager.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Préparer la batterie

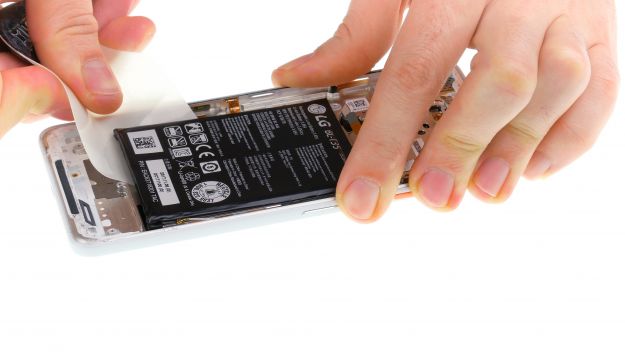

• Déballer la nouvelle batterie et enlever les autocollants de protection.

Les bons outils pour votre réparation

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Insérer la pile

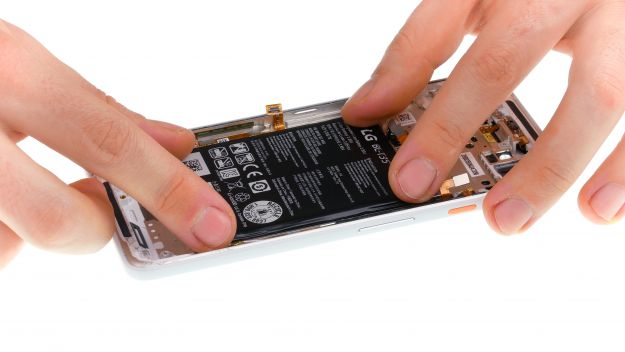

• Placez la pile bien à plat sur la surface de l’autocollant.
• Veuillez vous assurer qu’il y a suffisamment d’espace de tous les côtés et que le connecteur est positionné sur sa fiche.
• Appuyez sur la pile pour la faire adhérer.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Insérer une carte USB

Antenne

Insérer le câble flexible USB.
• Insérer le microphone et le port USB dans leurs ouvertures dans le cadre.
• Presser avec précaution toutes les parties du câble flexible dans le cadre.

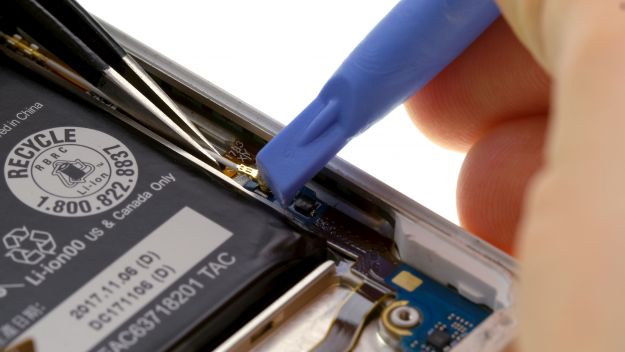

• Connecter la prise du câble d’antenne. Saisissez l’embout avec une pince à épiler et appuyez sur la fiche. Insérez ensuite le support du microphone et appuyez dessus.

  Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Insérer un haut-parleur








  • Placez le haut-parleur dans l’appareil et appuyez dessus tout autour.

  Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Insérer la carte mère







  Antenne Connecteur

  Premièrement, pliez tous les connecteurs de l’appareil sur le côté afin qu’ils ne se coincent pas sous la carte.
  • Insérez la carte dans l’appareil et appuyez dessus avec précaution.
  • Raccordez ensuite les différents connecteurs de la carte principale. Vous devriez les sentir s’enclencher en place.
  • Positionnez d’abord la fiche de l’antenne sur sa prise, puis appuyez dessus avec précaution.

  Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Insérer le plateau SIM








  • Si nécessaire, remettez la carte SIM en place.

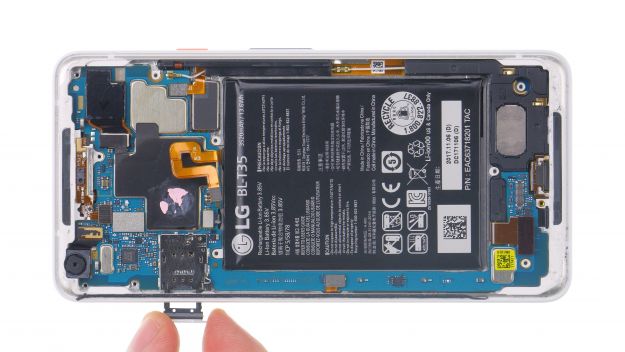

  • Replacez le plateau SIM dans son ouverture.

• Si le plateau ne se glisse pas facilement, n’appuyez pas plus fort, mais vérifiez d’abord si la carte logique est bien en place.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Brancher la batterie







Connecteur de batterie


• Raccorder le connecteur de la batterie.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Insérer un cadre intermédiaire







11 × 2,7 mm Phillips

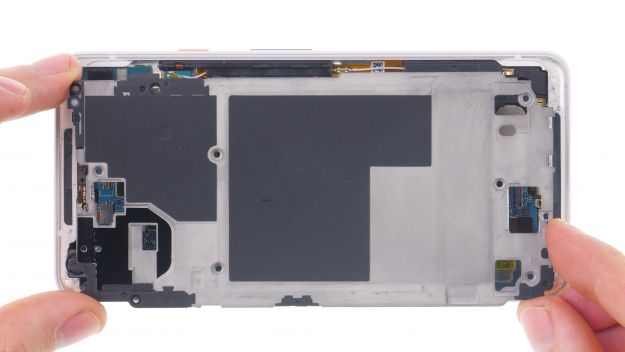

• Placez le cadre intermédiaire dans l’appareil et appuyez dessus.
• Vissez maintenant toutes les vis Phillips de même longueur.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Nettoyer et préparer le cadre








• Enlevez soigneusement tous les morceaux de verre brisé.
• Soyez prudent de ne pas vous blesser ou d’utiliser des gants.


• Enlever tous les résidus de colle avec un outil en plastique.
• Nettoyer soigneusement les bords du châssis avec de l’alcool à friction / isopropanol.
• Faites passer un outil en plastique pointu à travers toutes les stries avec le chiffon humide pour nettoyer tous les résidus.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Fixation d’un nouvel autocollant de cadre






• Si vous ouvrez l’écran, vous devez fixer un nouveau cadre adhésif pour fermer l’appareil, vous devez donc en commander un avant de commencer la réparation.

Fixez l’autocollant du cadre pour fixer l’écran.




• Placer d’abord l’autocollant de cadre sur l’écran avec le film de support pour vérifier l’alignement.
• Le trou pour la caméra avant vous indique dans quel sens le cadre adhésif doit être orienté.
• Décollez ensuite le film de support extérieur et collez l’autocollant de cadre. Le film bleu doit être tourné vers le haut. Le cadre adhésif est très fin et se déchire facilement, vous devez donc travailler lentement et pas à pas. Ensuite, fixez-le sur le côté opposé, en particulier dans les coins.
• Pressez les bords sur le cadre du châssis. Le film support bleu devrait déjà se décoller un peu. Cela vous montre que l’autocollant est bien posé sur le cadre. Une fois l’autocollant bien fixé, retirez le deuxième film de protection. Corrigez sa position, si le film noir de l’autocollant ne repose pas correctement. Assurez-vous que l’adhésif ne sort pas sur les bords lorsque vous fermez l’appareil.
• Puis retirez toute la partie intérieure de l’autocollant en tirant sur la languette en forme de U.

Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Joindre l’écran








• Placez l’écran sur le cadre et assurez-vous qu’il est bien placé.
• Puis appuyez sur l’écran tout autour. Appuyez un peu plus longtemps pour que la colle colle colle.
• La colle a besoin d’un certain temps pour coller. Vous pouvez chauffer un peu l’écran et le placer entre deux livres, pour que la colle tienne mieux. Attention toutefois à ne pas endommager l’écran !



Étape Suivante pour réparer la batterie du Google Pixel 2 XL : Tester l’appareil







Allumez votre appareil assemblé et testez l’affichage à nouveau.

• Faites attention à ce que l’affichage ne glisse pas, mais n’appuyez pas encore dessus.
ul>
• Faites glisser n’importe quelle application sur l’écran en zigzag. Si l’écran ne rebondit pas, tout va bien.
• Testez également la luminosité minimale et maximale de l’écran et recherchez les éventuelles erreurs de pixels.
